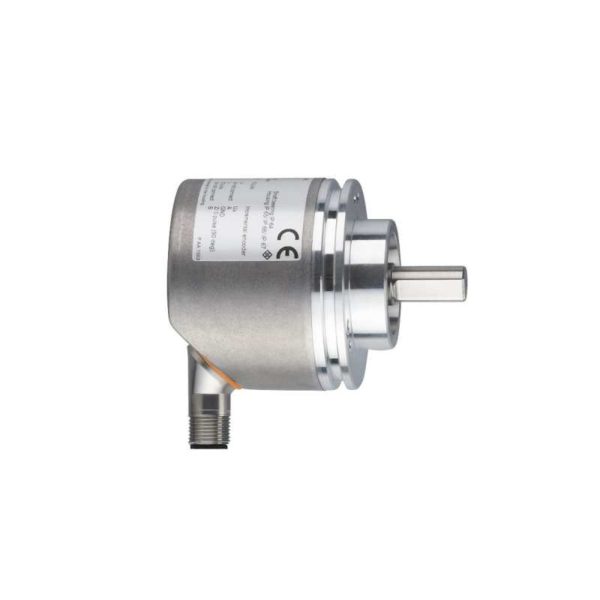

Инкрементальный энкодер со сплошным валом RV3100

Общее описание

Покупая Инкрементальный энкодер со сплошным валом IFM, вы выбираете качественный и проверенный продукт. Инкрементальный энкодер со сплошным валом IFM RV3100 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM RV3100 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Инкрементные энкодеры без дисплея, Контроль вращений и перемещений.
Для заказа данной позиции достаточно указать название модели RV3100 и артикул INCREMENTAL ENCODER BASIC LINE

• Описание

Описание

Характеристики
Разрешение	1…10000, (параметризуемый, Заводская настройка: 1024) разрешение
Коммуникационный интерфейс	IO-Link
Исполнение вала	сплошной вал
Диаметр вала [mm]	10
Приложение
Функциональный принцип	инкрементальный
Система обнаружения	магнитный
Электронные данные
Рабочее напряжение [V]	4,75…30 DC
Потребление тока [mA]	< 150
Класс защиты	III
Защита от переполюсовки	да
Время задержки включения питания [s]	0,5
Макс. вращ. электрическая скорость [U/min]	12000
Выходы
Электрическое исполнение	HTL/TTL
Макс. допустимая токовая нагрузка на каждый выход [mA]	50
Частота переключения [kHz]	1000
Заводская настройка	Функция выходного сигнала: HTL (50 mA)
Защита от короткого замыкания	да
Фазовый сдвиг A и B [°]	90
Диапазон измерения/настройки
Разрешение	1…10000, (параметризуемый, Заводская настройка: 1024) разрешение
Точность/ погрешность
Точность [°]	0,1
Программное обеспечение / Программирование
Выбор параметров	Разрешение, направление вращения, HTL, TTL
Интерфейсы
Коммуникационный интерфейс	IO-Link
Способ передачи	COM2 (38,4 kBaud)
IO-Link проверка	1.1
SIO режим	да
Миним.время рабочего цикла [ms]	2,3
Условия эксплуатации
Температура окружающей среды [°C]	-40…85
Температура хранения [°C]	-40…85
Макс. допустимая относительная влажность воздуха [%]	95, (конденсация не допускается)
Степень защиты	IP 65, IP 66, (на корпусе: IP 67, на валу: IP 64)
Испытания / одобрения
Ударопрочность	100 г
Вибропрочность	20 г
MTTF [годы]	292
Механические данные
Вес [g]	392
Размеры [mm]	Ø 58 / L = 79,5
Материал	фланец: алюминий, корпус: нерж. сталь (1.4521 / 444)
Макс. оборот, механический [U/min]	12000
Макс. пусковой вращающий момент [Nm]	1
Reference temperature torque [°C]	20
Исполнение вала	сплошной вал
Диаметр вала [mm]	10
Материал вала	нерж. сталь
Макс. аксиальная нагрузка на вал (на конце вала) [N]	40
Макс. радиальная нагрузка на вал (на конце вала) [N]	60
Крепежный фланец	фланец типа ‘clamp’
электрическое подключение
IO-Link	Разъем: 1 x M12, радиальный, может быть использован как аксиальный, Литой корпус: нерж. сталь (1.4401 / 316), Максимальная длина кабеля: 100 m, (IO-Link: max. 20 m)
диаграммы и графики
Импульсная диаграмма	направление вращения по часовой стрелке (со стороны вала)
ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — RV3100-01 — 04.03.2016 —
