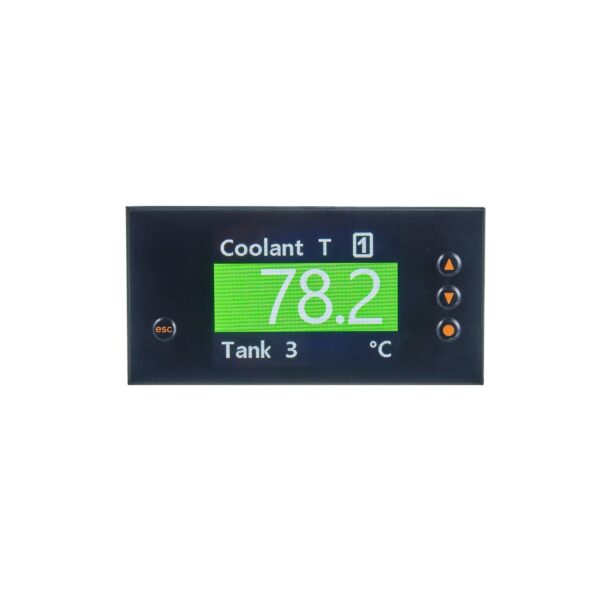

Многофункциональный дисплей для контроля аналоговых стандартных сигналов DX1063

Общее описание

Покупая Многофункциональный дисплей для контроля аналоговых стандартных сигналов IFM, вы выбираете качественный и проверенный продукт. Многофункциональный дисплей для контроля аналоговых стандартных сигналов IFM DX1063 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM DX1063 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Дисплеи с функцией мониторинга.
Для заказа данной позиции достаточно указать название модели DX1063 и артикул DISPLAY/UNIVERSAL INPUT/DC

• Описание

Описание

Отверстие в панели	92 x 45 mm
Размеры [mm]	48 x 109 x 42
Приложение
Применение	отображение и мониторинг аналоговых сигналов
Электронные данные
Рабочее напряжение [V]	21,6…26,4 DC
Потребление тока [mA]	< 65
Входы/выходы
Количество релейных выходов	2
Входы
Многофункциональный вход Номер	1
Аналоговый вход function type	Ток
input range [mA]	0…22
input resistance [Ω]	125
Разрешение	14 Bit
Точность	0,2 % ± 1 Digit
Аналоговый вход function type	Напряжение
input range [V]	0…12
input resistance [kΩ]	> 100
Разрешение	14 Bit
Точность	0,2 % ± 1 Digit
Resistor input function type	PT100 / PT1000
Диапазон измерения [°C]	-200…850
Разрешение	≥ 0,1 K
Точность	0,5 % ± 1 Digit
Аналоговый вход function type	Thermocouple
Диапазон измерения [°C] Typ K	-270…1350
Диапазон измерения [°C] Typ S	-50…1750
Диапазон измерения [°C] Typ N	-270…1300
Диапазон измерения [°C] Typ J	-170…950
Диапазон измерения [°C] Typ T	-270…400
Диапазон измерения [°C] Typ R	-50…1768
Диапазон измерения [°C] Typ B	80…1820
Диапазон измерения [°C] Typ E	-270…1000
Диапазон измерения [°C] Typ L	-200…900
Разрешение	1 K
Точность	0,3 % ± 1 Digit
Frequency input function type	Частота
Частота [Hz]	0…10000
Frequency input function type	Скорость вращения
Скорость вращения [1/min]	0…9999
Frequency input function type	счётчик
счётчик	0…9999
Frequency input Цепь TTL Коммутационный уровень high [V]	> 3
Коммутационный уровень low [V]	< 2
Frequency input Цепь PNP Коммутационный уровень high [V]	> 8
Коммутационный уровень low [V]	< 6
input frequency [Hz]	< 1000
Frequency input Цепь NPN Коммутационный уровень high [V]	> 0,8
Коммутационный уровень low [V]	< 0,8
input frequency [Hz]	< 3000
Frequency input Цепь NAMUR Входной ток High [mA]	> 2,5
Входной ток Low [mA]	< 1,5
Выходы
Количество релейных выходов	2; (перекидной контакт)
Нагрузка на контакты	2 A (30 V DC)
Диапазон измерения/настройки
Частота дискретизации [Hz]	0…10000; (см. инструкцию по эксплуатации)
Условия эксплуатации
Температура окружающей среды [°C]	-20…60
Температура хранения [°C]	-30…70
Макс. допустимая относительная влажность [%]	85
Макс. высота над уровнем моря [m]	4000
Степень защиты	IP 65
Степень защиты клемм	IP 00
Механические данные
Вес [g]	144,8
Способ монтажа	отверстие в панели: 92 x 45 mm
Размеры [mm]	48 x 109 x 42
Материал	корпус: polycarbonate; Уплотнение: EPDM
Дисплеи / Элементы управления
Дисплей	Цветной дисплей full graphics TFT display, 2,4″ 320 x 240 Pixel
Высота цифр	15 mm
