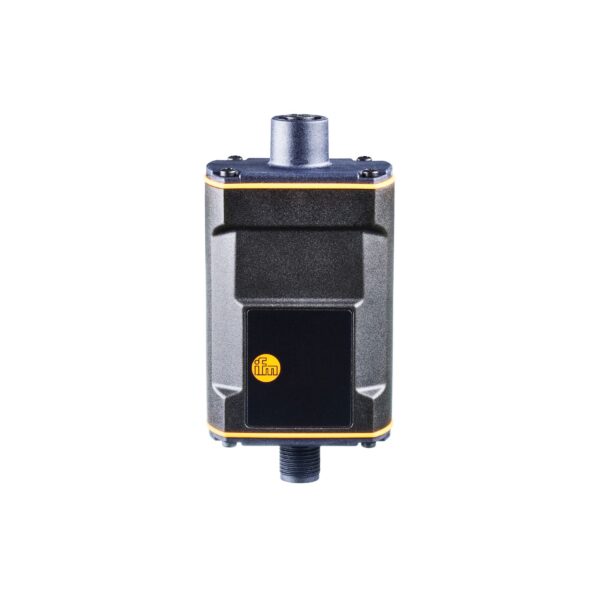

Control unit for RGBW LED light bars DP1615

Общее описание

Покупая Control unit for RGBW LED light bars IFM, вы выбираете качественный и проверенный продукт. Control unit for RGBW LED light bars IFM DP1615 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM DP1615 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Преобразователь IO-Link.
Для заказа данной позиции достаточно указать название модели DP1615 и артикул Controller RGBW-LED IP67

• Описание

Описание

Электронные данные
Рабочее напряжение [V]	21,6…26,4 DC; (по SELV/PELV)
Номинальное напряжение [V]	24 DC
Потребление тока [mA]	< 1230
Макс. общая токовая нагрузка [A]	1,2
Входы/выходы
Количество входов и выходов	Количество цифровых входов: 3; Количество цифровых выходов: 4
Количество цифровых входов	3
Коммутационный уровень high [V]	11…26,4
Коммутационный уровень low [V]	0…5
Выходной сигнал	коммутационный сигнал
Количество цифровых выходов	4
Макс. допустимая токовая нагрузка на каждый выход [mA]	400; 640; (400 mA: красный; зелёный; синий; 640 mA: белый)
Макс. общая токовая нагрузка выходов [A]	1,2
Защита
Защита от короткого замыкания	да
Интерфейсы
Коммуникационный интерфейс	IO-Link
Способ передачи	COM2 (38,4 kBaud)
IO-Link проверка	1.1
Стандарт	SDCI IEC 61131-9
Профили	Common — I&D Identification and Diagnosis
SIO режим	да
Нужный тип порта	A
Миним. время рабочего цикла [ms]	4,2
Поддерживаемые DeviceID	default 1474
Примечание
Дополнительную информацию см. в файле PDF IODD в разделе «Файлы для скачивания».
Условия эксплуатации
Температура окружающей среды [°C]	-25…60
Температура хранения [°C]	-25…60
Макс. допустимая относительная влажность [%]	90; (линейно уменьшающаяся до 50 % (40 °C); без конденсации)
Макс. высота над уровнем моря [m]	2000
Степень защиты	IP 65; IP 67
Степень загрязнения	2
Механические данные
Вес [g]	130,2
Вес (без принадлежностей и упаковки) [g]	0,001
Корпус	Прямоугольный
Размеры [mm]	99,1 x 50 x 31
Материал	корпус: PA (полиамид); крышка: PA (полиамид); Уплотнение крышка: TPE; Уплотнительный материал FKM
Дисплеи / Элементы управления
Дисплей режим работы	светодиод, зелёный
Электрическое подключение — Разъём
Разъем	1 x M12; кодировка: A; Уплотнение: FKM
1	OUT1 DO1 светодиод красный
2	OUT2 DO2 светодиод зелёный
3	L- GND
4	OUT3 DO3 светодиод белый
5	OUT4 DO4 светодиод синий
Электрическое подключение — разъем
Разъем	1 x M12; кодировка: A
1	L+
2	L+
3	L- GND
4	C/Q
Электрическое подключение — SIO режим работы
1	IN1 / L+ DI1 / напряжение питания Setting C
2	IN2 / L+ DI2 / напряжение питания Setting B
3	L- GND
4	IN3 / L+ DI3 / напряжение питания Setting A
