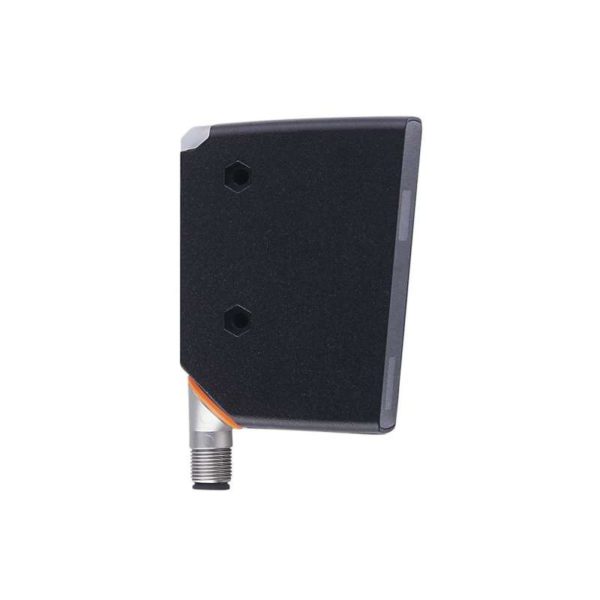

Датчик профиля OPD100

Общее описание

Покупая Датчик профиля IFM, вы выбираете качественный и проверенный продукт. Датчик профиля IFM OPD100 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM OPD100 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, IO-Link, Датчики позиционирования с IO-Link, Проверка профиля объекта.
Для заказа данной позиции достаточно указать название модели OPD100 и артикул OPDLFPKG

• Описание

Описание

Характеристики
Тип света	красный свет
Коммуникационный интерфейс	IO-Link
Лазерная защита класса	1
Размеры [mm]	88 x 65 x 28,5
Электронные данные
Рабочее напряжение [V]	10…30 DC
Потребление тока [mA]	< 200
Потребление тока опорное напряжение [V]	10
Класс защиты	III
Защита от переполюсовки	да
Время задержки включения питания [s]	2
Тип света	красный свет
Длина волны [nm]	650
Входы/выходы
Количество входов и выходов	Количество цифровых входов: 1, Количество цифровых выходов: 2
Входы
Количество цифровых входов	1
Триггер	внешнее
Выходы
Электрическое исполнение	PNP/NPN, (параметризуемый)
Количество цифровых выходов	2
Функция выходного сигнала	2 x нормально открытый / нормально закрытый , (параметризуемый)
Макс. допустимая токовая нагрузка на каждый выход [mA]	100
Тип защиты от короткого замыкания	тактовый
Защита от перегрузок по току	да
Диапазон измерения/настройки
Измерение расстояния (Z-направление) [mm]	150…300
Ширина диапазона измерения (X-направление) при мин. измерении расстояния [mm]	45, (расстояние = 150mm)
Ширина диапазона измерения (X-направление) при макс. измерении расстояния [mm]	90, (расстояние = 300mm)
Частота дискретизации [Hz]	5
Точность/ погрешность
Разрешение измеренного значения	Z-направление 200 µm Х-направление 250 µm
Точность	Z-направление ± 500 µm Х-направление ± 500 µm задний фон (белый 90 % отражение)
Программное обеспечение / Программирование
Количество профилей, которые можно сохранить	1
Количество областей интереса	1
Интерфейсы
Коммуникационный интерфейс	IO-Link
Способ передачи	COM3 (230,4 kBaud)
IO-Link проверка	1.1
Стандарт SDCI	IEC 61131-9
Профили	Smart Sensor: Process Data Variable, Device Identification, Device Diagnosis
SIO режим	да
Нужный тип порта	A
Миним.время рабочего цикла [ms]	2,3
Рабочие данные IO-Link (циклические)	Функция длина бита рабочее значение 16 состоянием прибора 4 бинарная информация о переключении 1
IO-Link функции (ациклические)	счетчик часов работы, количество сообщений о перегрузке, Настройка ROI
Поддерживаемые DeviceID	Режим работы ID прибора по умолчанию 1260
Примечание	Дополнительную информацию см. в файле PDF IODD в разделе «Файлы для скачивания».
Условия эксплуатации
Температура окружающей среды [°C]	-10…55
Температура хранения [°C]	-40…60
Степень защиты	IP 65
Макс. защищенность от внешней засветки [klx]	20
Испытания / одобрения
ЭMC	EN 60947-5-2
Лазерная защита класса	1
Примечание к лазерной защите	Внимание: лазер класс лазера: 1 EN / IEC60825-1:2007 EN / IEC60825-1:2014 Соответствует положению 21 CFR 1040, за исключением отклонений, описанных в документе Laser Notice No. 50, который датирован июлем 2007.
MTTF [годы]	155
Механические данные
Вес [g]	484,9
Размеры [mm]	88 x 65 x 28,5
Материал	Корпус: отливка из цинка, PPSU, ABS, PMMA, PBT / PC, EPDM, фронтальная оптика: PMMA
Дисплеи / Элементы управления
Дисплей	Состояние выхода 1 x светодиод, жёлтый Отображение работы 1 x светодиод, зелёный Цветной дисплей
Примечания
Упаковочная величина	1 шт.
электрическое подключение
Соединение	Разъем: 1 x M12
диаграммы и графики
	1 Х-направление 2 Z-направление 3 апертура лазерного луча 4 приёмник
Другие данные
световая линия
измерение расстояния (Z-направление) световая линия 150 mm 50 x 1 mm 300 mm 100 x 1 mm
Значения при Внешнее освещение на объекте < 20 klx постоянные условия окружающей среды 23 °C / 960 hPa минимальная мощность источника питания в минутах 10
