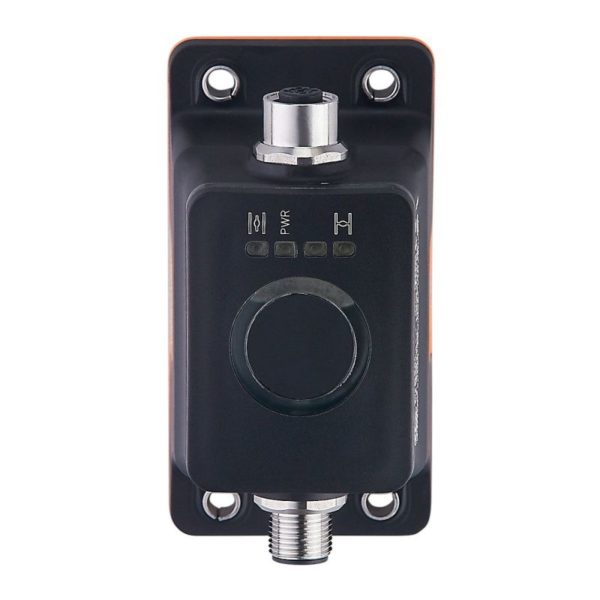

Датчики позиционирования для вентильных приводов MVQ201

Общее описание

Покупая Датчики позиционирования для вентильных приводов IFM, вы выбираете качественный и проверенный продукт. Датчики позиционирования для вентильных приводов IFM MVQ201 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM MVQ201 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, IO-Link, IO-Link - Датчики положения для вентильных приводов, Датчики позиционирования с IO-Link.
Для заказа данной позиции достаточно указать название модели MVQ201 и артикул SVS SOLENOID OUT

• Описание

Описание

Характеристики
Электрическое исполнение	PNP
Функция выходного сигнала	2 x нормально открытый / нормально закрытый , (по выбору)
Коммуникационный интерфейс	IO-Link
Корпус	Прямоугольный
Размеры [mm]	95 x 50 x 57
Подключение электромагнитного клапана
Функция выходного сигнала	2 x норм. открытых комм. выхода
Приложение
Принцип работы	магнитный
Применение	абсолютное определение угла поворота
Электронные данные
Рабочее напряжение [V]	10…30 DC
Потребление тока [mA]	< 40
Класс защиты	III
Защита от переполюсовки	да
Макс. время задержки при включении [ms]	300
Входы/выходы
Количество входов и выходов	Количество цифровых входов: 1, Количество цифровых выходов: 2
Входы
Количество цифровых входов	1
Выходы
Электрическое исполнение	PNP
Количество цифровых выходов	2
Функция выходного сигнала	2 x нормально открытый / нормально закрытый , (по выбору)
Макс. падение напряжения коммутационного выхода DC [V]	2,5
Макс. допустимая токовая нагрузка на каждый выход [mA]	100
Защита от короткого замыкания	да
Защита от перегрузок по току	да
Подключение электромагнитного клапана
Функция выходного сигнала	2 x норм. открытых комм. выхода
Макс. допустимая токовая нагрузка на каждый выход [mA]	200
Защита от короткого замыкания	да
Защита от перегрузок по току	да
Диапазон контроля
Диапазон контроля [°]	360
Точность/ погрешность
Точность [°]	± 1
Разрешение [°]	0,1
Допустимое отклонение [°]	0,1…15, (по умолчанию 10)
Гистерезис [°]	0,1…5, (по умолчанию 3)
Дрейф температуры [°/K]	0,02
Воспроизводимость [°]	0,1
Интерфейсы
Коммуникационный интерфейс	IO-Link
Способ передачи	COM2 (38,4 kBaud)
IO-Link проверка	1.1
Стандарт SDCI	IEC 61131-9 CDV
Профили	Smart Sensor: Device Identification, Device Diagnosis, Device Teach Channel, Binary Data Channel, Process Data Variable, Blob, Measurement Data Channel
SIO режим	да
Нужный тип порта	A
Миним.время рабочего цикла [ms]	4
Поддерживаемые DeviceID	Режим работы ID прибора по умолчанию 595
Условия эксплуатации
Температура окружающей среды [°C]	-25…70
Степень защиты	IP 65, IP 67, (Зона инициатора пыленепроницаемый)
Испытания / одобрения
ЭMC	EN 61000-4-2 4 kV CD / 8 kV AD EN 61000-4-3 10 V/m EN 61000-4-4 2 kV EN 61000-4-6 10 V EN 55011 класс B
Виброустойчивость	EN 60068-2-6
Ударопрочность	EN 60068-2-27
MTTF [годы]	363
Сертификат UL	Регистрационный номер UL S002
Механические данные
Вес [g]	192
Корпус	Прямоугольный
Размеры [mm]	95 x 50 x 57
Материал	PA (полиамид)
Момент затяжки [Nm]	3
Дисплеи / Элементы управления
Дисплей	режим работы 1 x светодиод, зелёный Состояние выхода 2 x светодиод, белый 1 x светодиод, RGB
Принадлежности
Комплект поставки	винты головки разъема: 4 x M5 x 20, нерж.сталь инициатор
Примечания
Упаковочная величина	1 шт.
электрическое подключение — электромагнитный клапан
	Разъем: 1 x M12, Литой корпус: нерж.сталь
электрическое подключение — Подключение к процессу
	Разъем: 1 x M12, Литой корпус: нерж.сталь
Другие данные
Входы
Режим работы 12 V 24 V Коммутационный уровень high 6…30 V 15…30 V Коммутационный уровень low 0…2 V 0…5 V
ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — MVQ201-00 — 04.10.2019 —
