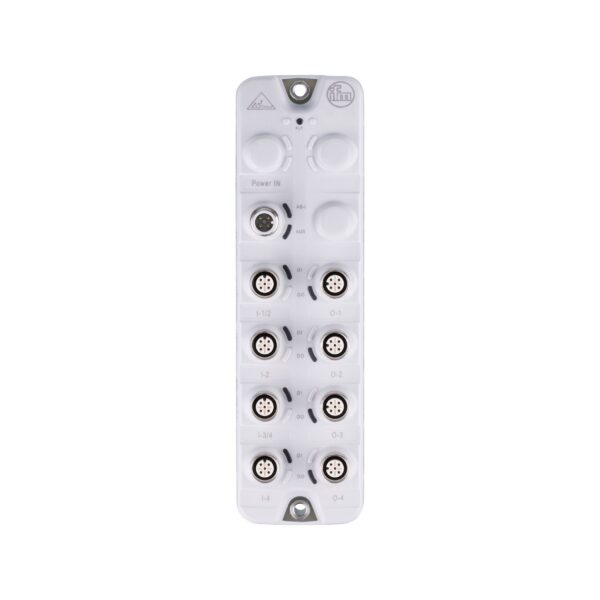

AS-интерфейс модуль ProcessLine AC2953

Общее описание

Покупая AS-интерфейс модуль ProcessLine IFM, вы выбираете качественный и проверенный продукт. AS-интерфейс модуль ProcessLine IFM AC2953 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM AC2953 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Модули IO-Link.
Для заказа данной позиции достаточно указать название модели AC2953 и артикул ProcessLine 4DI-Y 4DO IP69K

• Описание

Описание

Общее описание
Модель	AC2953
Тип	AS-интерфейс модуль ProcessLine
Модификация	ProcessLine 4DI-Y 4DO IP69K
Применение	Гигиенические и влажные среды в пищевой промышленности
Встроенный «Watchdog»	да
Электронные данные
Рабочее напряжение [V]	18…31,6 DC
Общее потребление тока из [mA]	250
Класс защиты	III
Дополнительное напряжение питания [V]	15…30 DC
Макс. потребление тока от дополнительного источника [mA]	3500 (AUX)
Входы/выходы
Количество цифровых входов	4
Количество цифровых выходов	4
Входная цепь цифровых входов	PNP
Напряжение питания выходов датчика AS-i [V]	18…30
Макс. суммарный ток нагрузки входов [mA]	180
Входной ток High [mA]	2…4
Входной ток Low [mA]	0…1,5
Коммутационный уровень high [V]	> 11
Аналоговые входы защищены от короткого замыкания	да
Количество цифровых выходов	4
Цепь выходов	PNP
Диапазон напряжения DC выходов [V]	15…30
Макс. допустимая токовая нагрузка на каждый выход [mA]	1000
Макс. общая токовая нагрузка выходов [A]	3,5
Защита от короткого замыкания выходов	да
Гальваническая развязка	да
Выходы питания актуатора AUX	да
Условия эксплуатации
Температура окружающей среды [°C]	-25…60
Примечание к температуре окружающей среды	2000 m: -25…60 °C; 3000 m: -25…56 °C; 4000 m: -25…53 °C
Температура хранения [°C]	-25…85
Макс. допустимая относительная влажность [%]	90 (без конденсации)
Макс. высота над уровнем моря [m]	4000
Степень защиты	IP 65; IP 66; IP 67; IP 69K (эксплуатация с защитными колпачками из нержавеющей стали: IP 69K)
Степень загрязнения	2
Химическая среда	ISO 16750-5 HLP, CC, DB, DC, DD, CA; NEMA 250 5.13.1 AA
AS-i классификация
AS-i версия	3.0
Расширенный режим адресации	да
AS-i профиль	S-7.A.7
AS-i конфигурация ввода/вывода [hex]	7
ID код AS-i [hex]	A.7
AS-i ID1 код [hex]	7 (фиксированный)
Биты данных	Бит данных D0 D1 D2 D3
Вход	1 2 3 4
Разъём	I-1/2 I-1/2 / I-2 I-3/4 I-3/4 / I-4
Контакт	4 2 4 4 2 4
Выход	1 2 3 4
Разъём	O-1 O-2 O-3 O-4
Контакт	4 4 4 4
Механические данные
Вес [g]	401,1
Корпус	Прямоугольный
Способ монтажа	монтажная плата
Размеры [mm]	208 x 59,3 x 38,4
Материал	корпус: PA (полиамид) серый; Разъёмы: нерж. сталь (1.4404 / 316L); Уплотнение: EPDM
Дисплеи / Элементы управления
Дисплей состояния выхода	светодиод, жёлтый IN1…IN4; OUT1…OUT4
Режим работы	светодиод, зелёный AS-i, AUX
Ошибка	светодиод, красный
Электрическое подключение — Power IN
Разъем	M12; кодировка: A
1	AS-i +
2	AUX-
3	AS-i —
4	AUX+
Электрическое подключение — Входы
Разъем	M12
I-1/2	1 L+; 2 IN2 DI внутренний gebrückt mit Buchse I-2 PIN 4; 3 L-; 4 IN1 DI; 5 n.c.
I-2	1 L+; 2 n.c.; 3 L-; 4 IN2 DI внутренний gebrückt mit Buchсе I-1/2 PIN 2; 5 n.c.
I-3/4	1 L+; 2 IN4 DI внутренний gebrückt mit Buchse I-4 PIN 4; 3 L-; 4 IN3 DI; 5 n.c.
I-4	1 L+; 2 n.c.; 3 L-; 4 IN4 DI внутренний gebrückt mit Buchse I-3/4 PIN 2; 5 n.c.
Электрическое подключение — Выходы
Разъем	M12; кодировка: A
O-1…O-4	1 n.c.; 2 n.c.; 3 OUT-; 4 OUT DO; 5 n.c.
