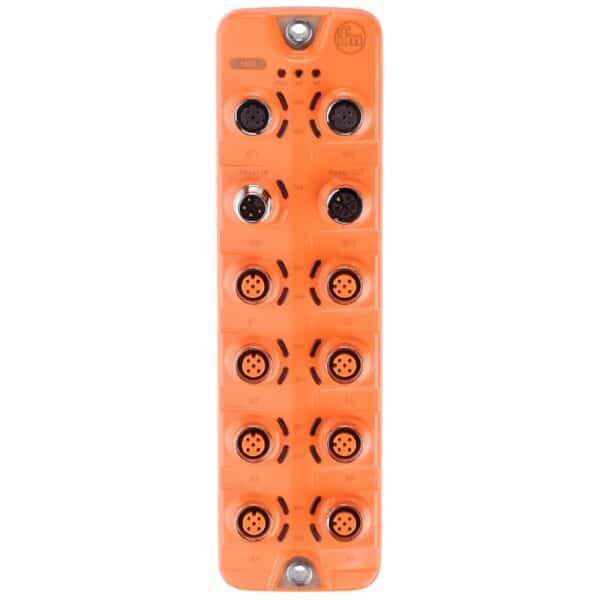

Ethernet модуль с интерфейсом Profinet AL4102

Общее описание

Покупая Ethernet модуль с интерфейсом Profinet IFM, вы выбираете качественный и проверенный продукт. Ethernet модуль с интерфейсом Profinet IFM AL4102 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM AL4102 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Модули IO-Link.
Для заказа данной позиции достаточно указать название модели AL4102 и артикул ETH Module PFL PN 16DI IP67

• Описание

Описание

Приложение
Применение	Модули ввода / вывода для полевой шины
Daisy-chain function	напряжение питания; полевая шина
Электронные данные
Рабочее напряжение [V]	20…30 DC; (US ; по PELV)
Потребление тока [mA]	200…3900; (cULus: 200 … 3500; US)
Класс защиты	III
Макс. общая токовая нагрузка [A]	3,6
Общая допустимая нагрузка по току (UL) [A]	3,2
Входы/выходы
Количество цифровых входов	16
Количество цифровых входов (тип)	16; (тип 2 в соответствии с IEC 61131-2)
Коммутационный уровень high [V]	11…30
Коммутационный уровень low [V]	0…5
Аналоговые входы защищены от короткого замыкания	да
Программное обеспечение / Программирование
Выбор параметров	Функция счётчика
Функции и параметры	Функция CTU (Up Counter), CTD (Down Counter), CTUD (Up-Down Counter), CTDIR (Direction Counter)
номер	8 (1 счетчик для каждого порта)
вычисление частоты	4500 Hz
основной счетчик	32 Bit (0…4.294.967.295)
счетчик партии	16 Bit (0…65.535)
Интерфейсы
Коммуникационный интерфейс	Ethernet — PROFINET
Стандарт передачи	100Base-TX
Скорость передачи	100 MBit/s
Протокол	PROFINET
Заводские настройки IP-адресс	0.0.0.0
маска подсети	0.0.0.0
IP — адрес шлюза	0.0.0.0
MAC-адресс	см. типовую бирку
Примечание к интерфейсам	CC-C (Conformance Class C) (IRT-Switch), Резервирование S2, Netload Class III, CiR (Configuration in Run), SNMP (Simple Network Management Protocol), MRP (Media Redundancy Protocol)
Поддерживаемые топологии сети	строка, кольцо
Условия эксплуатации
Температура окружающей среды [°C]	-25…60
Температура хранения [°C]	-25…85
Макс. допустимая относительная влажность [%]	90
Степень защиты
Степень защиты	IP 65; IP 66; IP 67
Степень защиты (NEMA 6P 250)
Степень загрязнения	2
Химическая среда	ISO 16750-5 AA, BA, BD, HLP, CC, DB, DC, DD, CA; NEMA 250 5.13.1 AA
Механические данные
Вес [g]	424,4
Корпус	Прямоугольный
Способ монтажа	монтажная плата
Размеры [mm]	208 x 59,3 x 38,4
Материал	корпус: PA (полиамид) оранжевый; Разъём: латунь никелированн.
Уплотнительный материал	FKM
Электрическое подключение — Ethernet
Разъем	M12; кодировка: D; Уплотнение: FKM
IN / OUT XF1, XF2	1 TX + 2 RX + 3 TX — 4 RX — 5 не используется
Электрическое подключение — входы/выходы
Разъем	M12; кодировка: A; Уплотнение: FKM
Digital Input X1…X8
1	Питание датчика (US) L +
2	Цифровой вход 2
3	Питание датчика (US) L-
4	Цифровой вход 1
5	заземление
Электрическое подключение — напряжение питания IN
Разъем	M12; кодировка: L
XD1	1 + 24 V DC (US) коричневый 2 GND (UA) белый 3 GND (US) синий 4 + 24 V DC (UA) черный 5 FE серый
Электрическое подключение — напряжение питания OUT
Разъем	M12; кодировка: L; Уплотнение: FKM
XD2	1 + 24 V DC (US) коричневый 2 GND (UA) белый 3 GND (US) синий 4 + 24 V DC (UA) черный 5 FE серый
