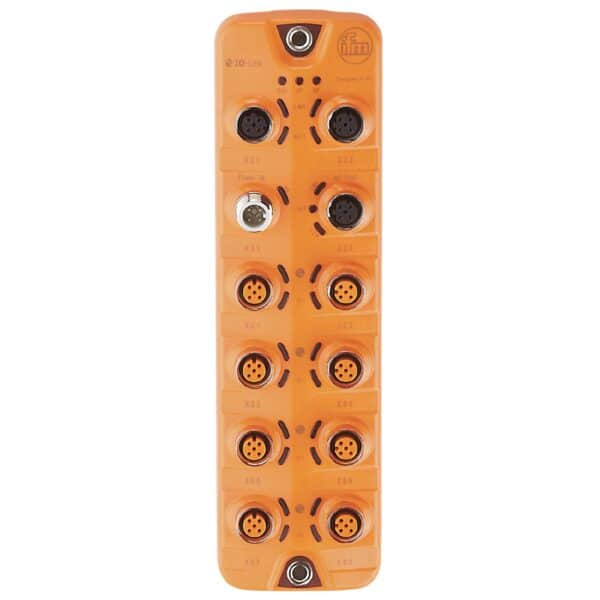

IO-Link мастер с интерфейсом POWERLINK AL1372

Общее описание

Покупая IO-Link мастер с интерфейсом POWERLINK IFM, вы выбираете качественный и проверенный продукт. IO-Link мастер с интерфейсом POWERLINK IFM AL1372 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM AL1372 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Модули IO-Link.
Для заказа данной позиции достаточно указать название модели AL1372 и артикул IO-Link Master DL PLI 8P IP67

• Описание

Описание

Приложение
Применение	Модули ввода / вывода для полевой шины
Daisy-chain function	полевая шина
Электронные данные
Рабочее напряжение [V]	20…30 DC; (US ; по SELV/PELV)
Потребление тока [mA]	300…3900; (US)
Класс защиты	III
Питание датчика	US
Макс. общая токовая нагрузка [A]	3,6
Входы/выходы
Общее количество входов и выходов	16; (конфигурируемый)
Количество цифровых входов	16; (IO-Link Port Class A: 8 x 2)
Количество цифровых выходов	8; (IO-Link Port Class A: 8 x 1)
Коммутационный уровень [V] high	11…30
Коммутационный уровень [V] low	0…5
Аналоговые входы	защищены от короткого замыкания: да
Макс. допустимая токовая нагрузка на каждый выход [mA]	300
Защита от короткого замыкания	да
Интерфейсы
Коммуникационный интерфейс	Ethernet; IO-Link
Ethernet — POWERLINK	Стандарт передачи: 10Base-T; 100Base-TX Скорость передачи: 10 MBit/s; 100 MBit/s Протокол: POWERLINK Заводские настройки IP-адресс: 192.168.100.1 маска подсети: 255.255.255.0 IP — адрес шлюза: 0.0.0.0 MAC-адресс: см. типовую бирку
Ethernet — Internet of Things	Стандарт передачи: 10Base-T; 100Base-TX Скорость передачи: 10 MBit/s; 100 MBit/s Протокол: MQTT JSON Заводские настройки IP-адресс: 169.254.x.x маска подсети: 255.255.0.0 IP — адрес шлюза: 0.0.0.0 MAC-адресс: см. типовую бирку
Примечание к интерфейсам	Протокол безопасности: HTTPS
IO-Link Master	Способ передачи: COM1 (4,8 kBaud); COM2 (38,4 kBaud); COM3 (230,4 kBaud) IO-Link проверка: 1.1 Количество портов класса А: 8
Условия эксплуатации
Температура окружающей среды [°C]	-25…60
Температура хранения [°C]	-25…85
Макс. допустимая относительная влажность [%]	90
Степень защиты	IP 65; IP 66; IP 67
Степень защиты (NEMA 250)	6P
Степень загрязнения	2
Химическая среда	ISO 16750-5 AA, BA, BD, HLP, CC, DB, DC, DD, CA NEMA 250 5.13.1 AA
Механические данные
Вес [g]	409,8
Корпус	Прямоугольный
Способ монтажа	монтажная плата
Размеры [mm]	208 x 59,3 x 38,4
Материал	корпус: PA (полиамид) оранжевый; Разъём: латунь никелированн.
Уплотнительный материал	FKM
Электрическое подключение — Ethernet
Разъем	2 x M12; кодировка: D; Уплотнение: FKM
Powerlink X21, X22	1 TX + 2 RX + 3 TX — 4 RX — 5 не используется
IoT X23	1 TX + 2 RX + 3 TX — 4 RX — 5 не используется
Электрическое подключение — IO-Link
Разъем	8 x M12; кодировка: A; Уплотнение: FKM
IO-Link Port Class A X01…X08	1 Питание датчика (US) L+ 2 Цифровой вход 3 Питание датчика (US) L- 4 C/Q IO-Link 5 не используется
Электрическое подключение — напряжение питания
X31	1 + 24 V DC (US) 2 не используется 3 GND (US) 4 не используется
Электрическое подключение — напряжение питания IN
Разъем	1 x M12
Электрическое подключение — напряжение питания OUT
Разъем	1 x M12; Уплотнение: FKM
