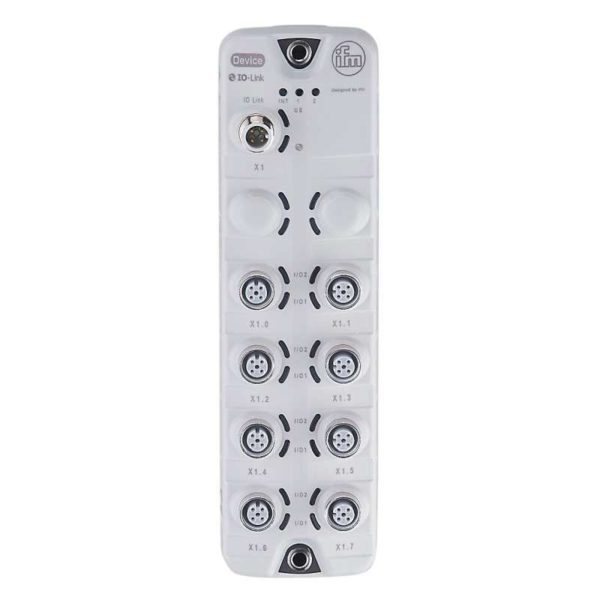

IO-Link модуль ввода/вывода AL2223

Общее описание

Покупая IO-Link модуль ввода/вывода IFM, вы выбираете качественный и проверенный продукт. IO-Link модуль ввода/вывода IFM AL2223 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM AL2223 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, IO-Link, Модули IO-Link, Модули М12.
Для заказа данной позиции достаточно указать название модели AL2223 и артикул IOL MOD SL 8XDX/DX B M12 IP69K

• Описание

Описание

Электронные данные
Рабочее напряжение [V]	18…30 DC
Потребление тока [mA]	100, (US)
Класс защиты	III
Дополнительное напряжение питания [V]	18…30 DC, (UA)
Макс. потребление тока от дополнительного источника [mA]	3600, (UA)
Входы/выходы
Общее количество входов и выходов	16
Количество входов и выходов	Количество цифровых входов: 16, Количество цифровых выходов: 16
Входы
Количество цифровых входов	16, (конфигурируемый)
Входная цепь цифровых входов	PNP, (Тип 3 (IEC 61131-2))
Питание выходов датчика	UA
Напряжение питания [V]	18…30
Выходы
Количество цифровых выходов	16, (конфигурируемый)
Макс. допустимая токовая нагрузка на каждый выход [mA]	1800
Макс. общая токовая нагрузка выходов [mA]	3600, (макс. текущая нагрузка на сегмент: 1800 mA)
Защита от короткого замыкания	да
Коммутационные выходы питания актуатора	UA
Интерфейсы
Коммуникационный интерфейс	IO-Link
Стандарт SDCI	IEC 61131-9
Способ передачи	COM3 (230,4 kBaud)
IO-Link проверка	1.1
SIO режим	нет
Нужный тип порта	B
Миним.время рабочего цикла [ms]	4
Поддерживаемые DeviceID	Режим работы ID прибора по умолчанию 1409
Примечание	Дополнительную информацию см. в файле PDF IODD в разделе «Файлы для скачивания».
Условия эксплуатации
Температура окружающей среды [°C]	-25…60
Температура хранения [°C]	-25…70
Макс. допустимая относительная влажность воздуха [%]	75
Макс. высота над уровнем моря [m]	2000
Степень защиты	IP 65, IP 67, IP 69K, (эксплуатация с защитными колпачками из нержавеющей стали: IP 69K)
Степень загрязнения	2
Испытания / одобрения
ЭMC	EN 61000-6-2 EN 61000-6-3 IEC 61131-9
Ударопрочность	DIN EN 60068-2-27
Вибропрочность	DIN EN 60068-2-64 DIN EN 60068-2-6
Механические данные
Вес [g]	395
Размеры [mm]	26 x 59,3 x 208
Материал	корпус: PA (полиамид) серый, Разъём: нерж. сталь (1.4404 / 316L)
Дисплеи / Элементы управления
Дисплей	режим работы 1 x светодиод, зелёный неисправность 1 x светодиод, красный Функция 1 x светодиод, жёлтый
Принадлежности
Принадлежности (необязательные)	защитная кожух для разъема М12
Примечания
Упаковочная величина	1 шт.
электрическое подключение — IO-Link
X1	Разъем: 1 x M12
электрическое подключение — входы/выходы
X1.0…X1.7	Разъем: 8 x M12
ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — AL2223-00 — 06.11.2020 —
