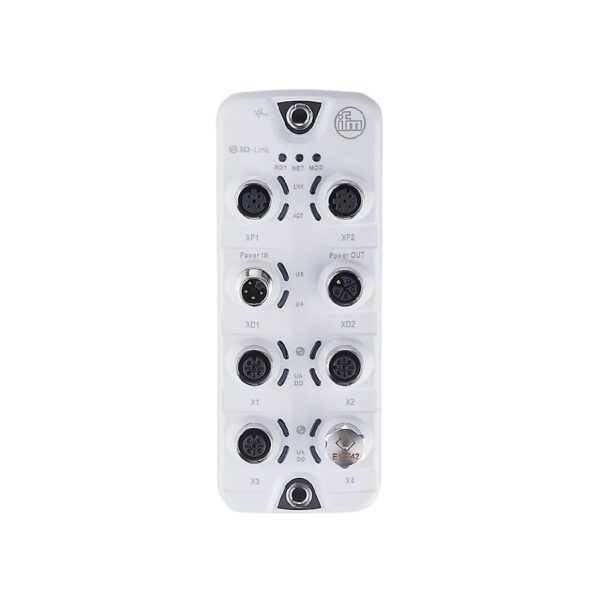

Мастер IO-Link с интерфейсом EtherCAT AL1431

Общее описание

Покупая Мастер IO-Link с интерфейсом EtherCAT IFM, вы выбираете качественный и проверенный продукт. Мастер IO-Link с интерфейсом EtherCAT IFM AL1431 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM AL1431 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Модули IO-Link.
Для заказа данной позиции достаточно указать название модели AL1431 и артикул IO-Link Master PFL EC 4P IP69K

• Описание

Описание

Приложение
Применение	гигиенические системы; Модули ввода / вывода для полевой шины
Daisy-chain function	напряжение питания; полевая шина
Электронные данные
Рабочее напряжение [V]	20…28 DC; (US ; по PELV)
Потребление тока [mA]	300…3900; (US)
Класс защиты	III
Дополнительное напряжение питания [V]	20…30 DC; (UA)
Питание актуатора UA	Макс. общая токовая нагрузка [A]: 8 Ток нагрузки на один порт [A]: 2; (регулируемый: 0…2; Заводская настройка: 2)
Питание датчика US	Макс. общая токовая нагрузка [A]: 3,6 Ток нагрузки на один порт [A]: 2; (регулируемый: 0…2; Заводская настройка: 0,45)
Входы/выходы
Общее количество входов и выходов	12; (конфигурируемый)
Количество цифровых входов	4; (IO-Link Port Class B: 4 x 1)
Количество цифровых выходов	8; (IO-Link Port Class B: 4 x 2)
Коммутационный уровень [V] high	11…30
Коммутационный уровень [V] low	0…5
Аналоговые входы	защищены от короткого замыкания: да
Защита от короткого замыкания	да
Макс. допустимая токовая нагрузка на каждый выход (Питание актуатора UA) [mA]	2000
Макс. допустимая токовая нагрузка на каждый выход (Питание датчика US) [mA]	2000
Интерфейсы
Коммуникационный интерфейс	Ethernet; IO-Link
Ethernet — EtherCAT	Стандарт передачи: 100Base-TX Скорость передачи: 100 MBit/s Протокол: EtherCAT Заводские настройки MAC-адресс: см. типовую бирку
Примечание к интерфейсам	AoE (ADS over EtherCAT) CoE (CANopen over EtherCAT) EoE (Ethernet over EtherCAT) FoE (File Access over EtherCAT)
IO-Link Master	Способ передачи: COM1 (4,8 kBaud); COM2 (38,4 kBaud); COM3 (230,4 kBaud) IO-Link проверка: 1.1 Количество портов класса В: 4
Условия эксплуатации
Температура окружающей среды [°C]	-25…60
Температура хранения [°C]	-25…85
Макс. допустимая относительная влажность [%]	90
Степень защиты
Степень защиты	IP 65; IP 66; IP 67; IP 69K; (эксплуатация с защитными колпачками из нержавеющей стали: IP 69K)
Степень защиты (NEMA 250)	6P
Степень загрязнения	2
Химическая среда	ISO 16750-5 HLP, CC, DB, DC, DD, CA NEMA 250 5.13.1 AA
Механические данные
Вес [g]	322,4
Корпус	Прямоугольный
Способ монтажа	монтажная плата
Размеры [mm]	152 x 59,3 x 38,4
Материал	корпус: PA (полиамид) серый; Разъём: нерж. сталь (1.4404 / 316L)
Уплотнительный материал	EPDM
Электрическое подключение — Ethernet
Разъем	2 x M12; кодировка: D; Уплотнение: EPDM
IN / OUT XF1, XF2	1 TX + 2 RX + 3 TX — 4 RX — 5 не используется
Электрическое подключение — IO-Link
Разъем	4 x M12; кодировка: A; Уплотнение: EPDM
IO-Link Port Class B X1…X4	1 Питание датчика (US) L + 2 Питание привода / Цифровой выход (UA) L+ 3 Питание датчика (US) L- 4 C/Q IO-Link 5 Питание привода (UA) L-
Электрическое подключение — напряжение питания IN
Разъем	1 x M12; кодировка: L
XD1	1 + 24 V DC (US) коричневый 2 GND (UA) белый 3 GND (US) синий 4 + 24 V DC (UA) черный 5 FE серый
Электрическое подключение — напряжение питания OUT
Разъем	1 x M12; кодировка: L; Уплотнение: EPDM
XD2	1 + 24 V DC (US) коричневый 2 GND (UA) белый 3 GND (US) синий 4 + 24 V DC (UA) черный 5 FE серый
