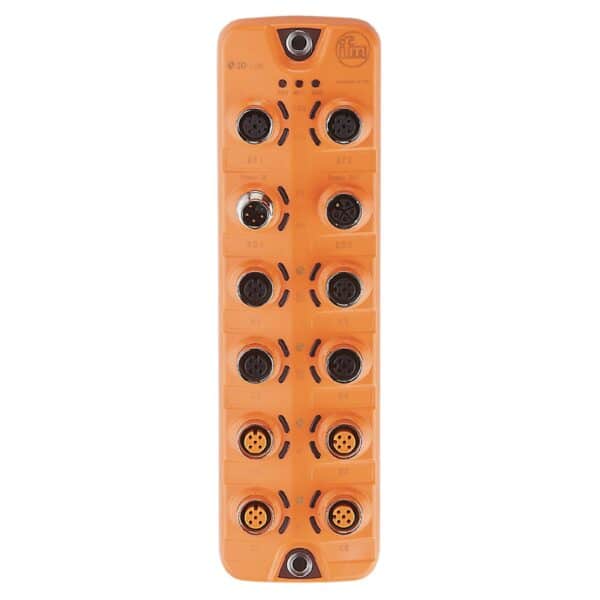

Мастер IO-Link с интерфейсом EtherCAT AL1432

Общее описание

Покупая Мастер IO-Link с интерфейсом EtherCAT IFM, вы выбираете качественный и проверенный продукт. Мастер IO-Link с интерфейсом EtherCAT IFM AL1432 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM AL1432 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Модули IO-Link.
Для заказа данной позиции достаточно указать название модели AL1432 и артикул IO-Link Master PFL EC 8P IP67

• Описание

Описание

Приложение
Применение	Модули ввода / вывода для полевой шины
Daisy-chain function	напряжение питания; полевая шина
Электронные данные
Рабочее напряжение [V]	20…30 DC; (US ; по PELV)
Потребление тока [mA]	300…3900; (US)
Класс защиты	III
Дополнительное напряжение питания [V]	20…30 DC; (UA)
Питание актуатора UA
Макс. общая токовая нагрузка [A]	8
Ток нагрузки на один порт [A]	2; (регулируемый: 0…2; Заводская настройка: 2)
Питание датчика US
Макс. общая токовая нагрузка [A]	3,6
Ток нагрузки на один порт [A]	2; (регулируемый: 0…2; Заводская настройка: 0,45)
Входы/выходы
Общее количество входов и выходов	16; (конфигурируемый)
Количество цифровых входов	12
Количество цифровых выходов	12
Количество цифровых входов	12; (IO-Link Port Class A: 4 x 2; IO-Link Port Class B: 4 x 1)
Коммутационный уровень high [V]	11…30
Коммутационный уровень low [V]	0…5
Аналоговые входы	защищены от короткого замыкания: да
Количество цифровых выходов	12; (IO-Link Port Class A: 4 x 1; IO-Link Port Class B: 4 x 2)
Защита от короткого замыкания	да
Макс. допустимая токовая нагрузка на каждый выход (актуатор UA) [mA]	2000
Макс. допустимая токовая нагрузка на каждый выход (датчик US) [mA]	2000
Интерфейсы
Коммуникационный интерфейс	Ethernet; IO-Link
Ethernet	EtherCAT
Стандарт передачи	100Base-TX
Скорость передачи	100 MBit/s
Протокол	EtherCAT
Заводские настройки MAC-адресс	см. типовую бирку
Примечание к интерфейсам	AoE (ADS over EtherCAT), CoE (CANopen over EtherCAT), EoE (Ethernet over EtherCAT), FoE (File Access over EtherCAT)
IO-Link Master	Способ передачи COM1 (4,8 kBaud); COM2 (38,4 kBaud); COM3 (230,4 kBaud)
IO-Link проверка	1.1
Количество портов
Портов класса А	4
Портов класса В	4
Условия эксплуатации
Температура окружающей среды [°C]	-25…60
Температура хранения [°C]	-25…85
Макс. допустимая относительная влажность [%]	90
Степень защиты	IP 65; IP 66; IP 67
Степень защиты (NEMA 250)	6P
Степень загрязнения	2
Химическая среда	ISO 16750-5 AA, BA, BD, HLP, CC, DB, DC, DD, CA; NEMA 250 5.13.1 AA
Механические данные
Вес [g]	420,2
Корпус	Прямоугольный
Способ монтажа	монтажная плата
Размеры [mm]	208 x 59,3 x 38,4
Материал	корпус: PA (полиамид) оранжевый; Разъём: латунь никелированн.
Уплотнительный материал	FKM
Электрическое подключение — Ethernet
Разъем	2 x M12; кодировка: D; Уплотнение: FKM
Электрическое подключение — IO-Link
Разъем	8 x M12; кодировка: A; Уплотнение: FKM
IO-Link Port Class B X1…X4	1 Питание датчика (US) L + 2 Питание привода / Цифровой выход (UA) L+ 3 Питание датчика (US) L- 4 C/Q IO-Link 5 Питание привода (UA) L-
IO-Link Port Class A X5…X8	1 Питание датчика (US) L+ 2 Цифровой вход (US) 3 Питание датчика (US) L- 4 C/Q IO-Link 5 не используется
Электрическое подключение — напряжение питания IN
Разъем	1 x M12; кодировка: L
XD1	1 + 24 V DC (US) коричневый 2 GND (UA) белый 3 GND (US) синий 4 + 24 V DC (UA) черный 5 FE серый
Электрическое подключение — напряжение питания OUT
Разъем	1 x M12; кодировка: L; Уплотнение: FKM
XD2	1 + 24 V DC (US) коричневый 2 GND (UA) белый 3 GND (US) синий 4 + 24 V DC (UA) черный 5 FE серый
