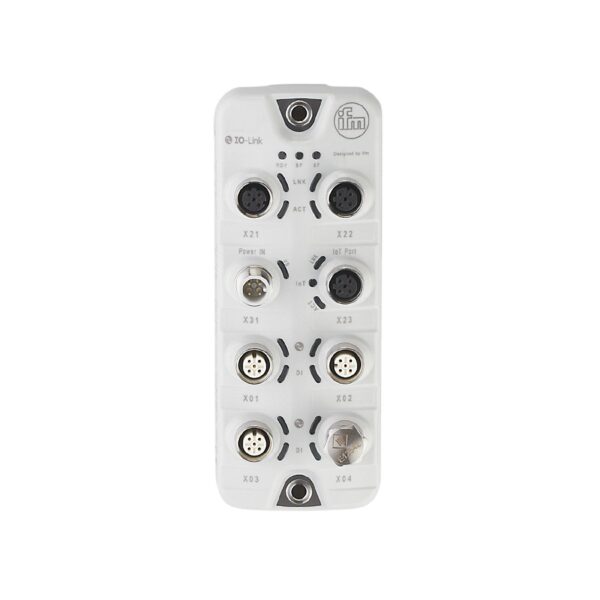

Мастер IO-Link с интерфейсом Profinet AL1305

Общее описание

Покупая Мастер IO-Link с интерфейсом Profinet IFM, вы выбираете качественный и проверенный продукт. Мастер IO-Link с интерфейсом Profinet IFM AL1305 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM AL1305 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Модули IO-Link.
Для заказа данной позиции достаточно указать название модели AL1305 и артикул IO-Link Master DL PN 4P IP69K

• Описание

Описание

Приложение
Применение	гигиенические системы; Модули ввода / вывода для полевой шины
Daisy-chain function	полевая шина
Электронные данные
Рабочее напряжение [V]	20…28 DC; (US ; по SELV/PELV)
Потребление тока [mA]	300…3900; (US)
Класс защиты	III
Питание датчика	US
Макс. общая токовая нагрузка [A]	3,6
Входы/выходы
Общее количество входов и выходов	8; (конфигурируемый)
Количество цифровых входов	8
Количество цифровых выходов	4
Количество цифровых входов (IO-Link Port Class A)	4 x 2
Коммутационный уровень high [V]	11…28
Коммутационный уровень low [V]	0…5
Аналоговые входы защищены от короткого замыкания	да
Количество цифровых выходов (IO-Link Port Class A)	4 x 1
Макс. допустимая токовая нагрузка на каждый выход [mA]	300
Защита от короткого замыкания	да
Интерфейсы
Коммуникационный интерфейс	Ethernet; IO-Link
Ethernet — PROFINET
Стандарт передачи	100Base-TX
Скорость передачи	100 MBit/s
Протокол	PROFINET
Заводские настройки IP-адресс	0.0.0.0
маска подсети	0.0.0.0
IP — адрес шлюза	0.0.0.0
MAC-адресс	см. типовую бирку
Примечание к интерфейсам	IO-Link Integration Edition 2; CC-C (Conformance Class C) (IRT-Switch); Резервирование S2; Netload Class III; CiR (Configuration in Run); SNMP (Simple Network Management Protocol); MRP (Media Redundancy Protocol); Поддерживаемые топологии сети: строка, кольцо
Ethernet — Internet of Things
Стандарт передачи	10Base-T; 100Base-TX
Скорость передачи	10 MBit/s; 100 MBit/s
Протокол	MQTT JSON
Заводские настройки IP-адресс	169.254.x.x
маска подсети	255.255.0.0
IP — адрес шлюза	0.0.0.0
MAC-адресс	см. типовую бирку
Примечание к интерфейсам	Протокол безопасности: HTTPS
IO-Link Master
Способ передачи	COM1 (4,8 kBaud); COM2 (38,4 kBaud); COM3 (230,4 kBaud)
IO-Link проверка	1.1
Количество портов класса А	4
Условия эксплуатации
Температура окружающей среды [°C]	-25…60
Температура хранения [°C]	-25…85
Макс. допустимая относительная влажность [%]	90
Степень защиты	IP 65; IP 66; IP 67; IP 69K; (эксплуатация с защитными колпачками из нержавеющей стали: IP 69K)
Степень защиты (NEMA 6P 250)
Степень загрязнения	2
Химическая среда	ISO 16750-5 HLP, CC, DB, DC, DD, CA; NEMA 250 5.13.1 AA
Механические данные
Вес [g]	320,9
Корпус	Прямоугольный
Способ монтажа	монтажная плата
Размеры [mm]	152 x 59,3 x 38,4
Материал	корпус: PA (полиамид) серый; Разъём: нерж. сталь (1.4404 / 316L)
Уплотнительный материал	EPDM
Электрическое подключение — Ethernet
Разъем	3 x M12; кодировка: D; Уплотнение: EPDM
PROFINET X21, X22
1	TX +
2	RX +
3	TX —
4	RX —
5	не используется
Электрическое подключение — IoT
1	TX +
2	RX +
3	TX —
4	RX —
5	не используется
Электрическое подключение — IO-Link
Разъем	4 x M12; кодировка: A; Уплотнение: EPDM
IO-Link Port Class A X01…X04
1	Питание датчика (US) L+
2	Цифровой вход
3	Питание датчика (US) L-
4	C/Q IO-Link
5	не используется
Электрическое подключение — напряжение питания
Разъем	1 x M12; кодировка: A
X31
1	+ 24 V DC (US)
2	не используется
3	GND (US)
4	не используется
