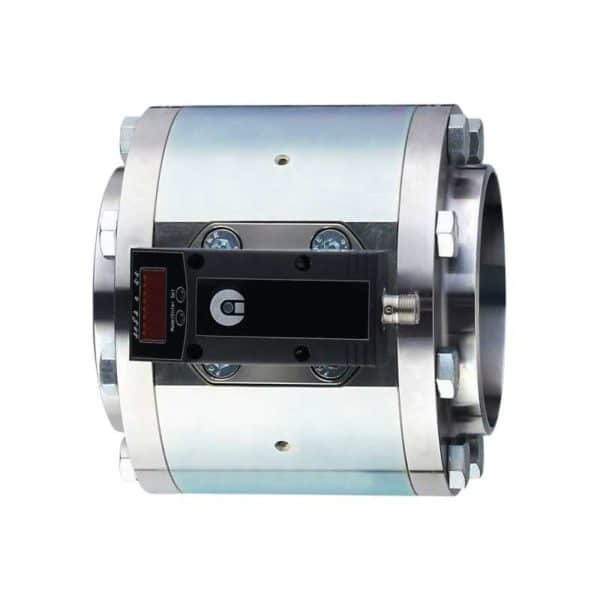

Датчик учета расхода сжатого воздуха SDG080

Общее описание

Покупая Датчик учета расхода сжатого воздуха IFM, вы выбираете качественный и проверенный продукт. Датчик учета расхода сжатого воздуха IFM SDG080 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM SDG080 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Датчики потока / расходомеры, Датчики процесса, Системы для измерения потребления сжатого воздуха и промышленных газов.
Для заказа данной позиции достаточно указать название модели SDG080 и артикул SDG3'/METRIS PB DN80

• Описание

Описание

Характеристики
Количество входов и выходов	Количество цифровых выходов: 2, Количество аналоговых выходов: 1
Диапазон измерения [m³/h]	9…2750
Подключение к процессу	фланец DN80 в соответствии с:DIN 2448
Приложение
Применение	Суммирующая функция
Среда	Сжатый воздух
Примечание к среде	качество воздуха ISO 8573-1 класс 141 класс 344
Температура измеряемой среды [°C]	0…60
Предел прочности по давлению [bar]	16
Предел прочности по давлению [Mpa]	1,6
Электронные данные
Рабочее напряжение [V]	19…30 DC
Потребление тока [mA]	< 100
Класс защиты	III
Защита от переполюсовки	да
Время задержки включения питания [s]	0,5
Входы/выходы
Количество входов и выходов	Количество цифровых выходов: 2, Количество аналоговых выходов: 1
Выходы
Общее количество выходов	2
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, импульсный сигнал, (конфигурируемый)
Электрическое исполнение	PNP
Количество цифровых выходов	2
Функция выходного сигнала	нормально открытый / нормально закрытый, (параметризуемый)
Макс. падение напряжения коммутационного выхода DC [V]	2
Постоянный ток нагрузки коммутационного выхода DC [mA]	250, (на каждый выход)
Количество аналоговых выходов	1
Аналоговый выход по току [mA]	4…20, (масштабируемый)
Наиб.нагрузка [Ω]	500
Импульсный выход	Расходомер
Защита от короткого замыкания	да
Тип защиты от короткого замыкания	тактовый
Защита от перегрузок по току	да
Диапазон измерения/настройки
Диапазон измерения [m³/h]	9…2750
Диапазон индикации [m³/h]	0…3300
Контроль моментального расхода
Значение импульса	1 Nm³
Длина импульса [s]	0,1
Точность/ погрешность
Контроль скорости потока
Точность (в диапазоне измерения)	± (3 % MW + 0,3 % MEW) / ± (6 % MW + 0,6 % MEW), (класс 141 /, класс 344)
Время реакции
Контроль скорости потока
Время отклика [s]	0,1, (dAP = 0)
Условия эксплуатации
Температура окружающей среды [°C]	0…60
Температура хранения [°C]	-20…85
Макс. допустимая относительная влажность воздуха [%]	90
Степень защиты	IP 65
Испытания / одобрения
ЭMC	EN 61000-4-2 ESD 4 kV CD / 8 kV AD EN 61000-4-3 ВЧ излучение 10 V/m EN 61000-4-4 Burst 2 kV EN 61000-4-6 ВЧ проводимость 10 V
Вибропрочность	DIN IEC 68-2-6 5 г (55…2000 Hz)
MTTF [годы]	214
Механические данные
Вес [g]	11625
Материал	PBT-GF20, PC, PC, нерж. сталь (1.4301/304), FKM, Трубная секция: сталь гальванизированный
Материалы корпуса в контакте с изм. средой	нерж. сталь (1.4401 / 316), нерж. сталь (1.4301/304), керамика стекло обработанное, PEEK, полиэстер, FKM, алюминий анодное оксидирование, Трубная секция: сталь гальванизированный
Подключение к процессу	фланец DN80 в соответствии с:DIN 2448
Примечания
Примечания	MW = Измеренное значение MEW = Верхний предел диапазона измерения Диапазоны измерений, показаний и настройки применительно к стандартной величине потока согласно DIN ISO 2533. Для получения информации об установке и работе, пожалуйста, посмотрите инструкции.
Упаковочная величина	1 шт.
электрическое подключение
Соединение	Разъем: 1 x M12
ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — SDG080-00 — 18.01.2010 —
