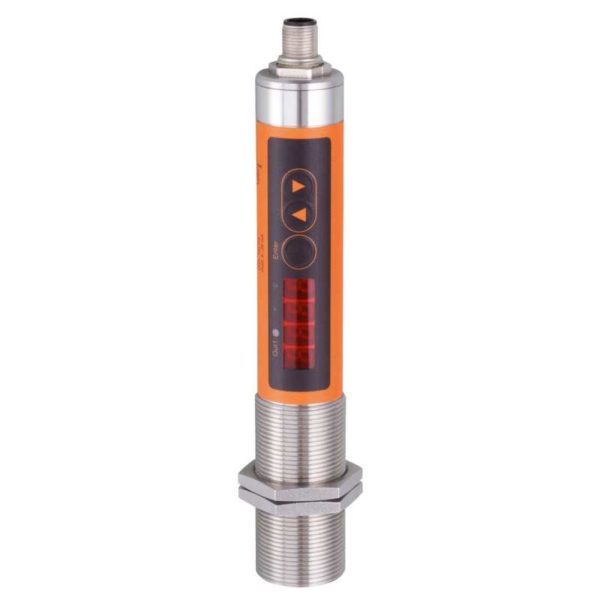

Инфракрасный датчик температуры TW2100

Общее описание

Покупая Инфракрасный датчик температуры IFM, вы выбираете качественный и проверенный продукт. Инфракрасный датчик температуры IFM TW2100 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM TW2100 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Аналоговые инфракрасные датчики температуры с дисплеем, Датчики процесса, Датчики температуры.
Для заказа данной позиции достаточно указать название модели TW2100 и артикул TW-029KLBM30-KFDKG/US

• Описание

Описание

Характеристики
Количество входов и выходов	Количество цифровых выходов: 1, Количество аналоговых выходов: 1
Диапазон измерения	0…999,5 °C 32…1831 °F
Приложение
Применение	асфальт, покрытый металл, жидкости, стекло, Резина, дерево, керамика, пластик, лак, пищевые продукты, бумага, ткань
Электронные данные
Рабочее напряжение [V]	18…32 DC, (по SELV/PELV)
Потребление тока [mA]	< 50
Мин. сопротивление изоляции [MΩ]	100, (50 V DC)
Класс защиты	III
Защита от переполюсовки	да
Время задержки включения питания [s]	< 1
Входы/выходы
Количество входов и выходов	Количество цифровых выходов: 1, Количество аналоговых выходов: 1
Входы
Контрольный вход	Тип 3 (IEC 61131-2)
Выходы
Общее количество выходов	2
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, IO-Link, (конфигурируемый)
Электрическое исполнение	PNP
Количество цифровых выходов	1
Функция выходного сигнала	нормально открытый / нормально закрытый, (параметризуемый)
Макс. падение напряжения коммутационного выхода DC [V]	2,5
Постоянный ток нагрузки коммутационного выхода DC [mA]	150
Количество аналоговых выходов	1
Аналоговый выход по току [mA]	4…20
Наиб.нагрузка [Ω]	500
Защита от короткого замыкания	да
Тип защиты от короткого замыкания	тактовый
Защита от короткого замыкания	да
Защита от перегрузок по току	да
Диапазон контроля
Диапазон длин осей [µm]	8…14
Диапазон измерения/настройки
Диапазон измерения	0…999,5 °C 32…1831 °F
Точка срабатывания SP	1…999,5 °C 34…1831 °F
Точка сброса rP	0…998,5 °C 32…1829 °F
Aналоговая пусковая точка	0…949,5 °C 32…1741,1 °F
Aналоговая конечная точка	50…999,5 °C 122…1831 °F
С шагом в	0,5 °C 1 °F
Разрешение
Разрешение коммутационного выхода [K]	0,5
Разрешение аналогового выхода [K]	0,2, (+ 0.03 % установленного диапазона измерения)
Разрешение дисплея [K]	0,5
Точность/ погрешность
Точность [K]	< ± 1 %, (от измеренного значения, мин. 2 K (степень эмиссии = 1, T = 23 °C))
Повторяемость [K]	1
Время реакции
Время отклика [ms]	100
Программное обеспечение / Программирование
Настройка точки переключения	Кнопки для программирования
Выбор параметров	Диапазон аналогового сигнала, нормально открытый / нормально закрытый, задержка при включении/выключении, Демпфирование, Peakhold, эмиссионная способность, функция моделирования
Интерфейсы
Коммуникационный интерфейс	IO-Link
Способ передачи	COM2 (38,4 kBaud)
IO-Link проверка	1.1
Стандарт SDCI	IEC 61131-9
SIO режим	да
Нужный тип порта	A
Аналоговые рабочие данные	16
Бинарные рабочие данные	1
Миним.время рабочего цикла [ms]	3,6
Поддерживаемые DeviceID	Режим работы ID прибора по умолчанию 716
Условия эксплуатации
Температура окружающей среды [°C]	0…65
Температура хранения [°C]	-20…80
Макс. допустимая относительная влажность воздуха [%]	95, (без конденсации)
Степень защиты	IP 65
Испытания / одобрения
ЭMC	DIN EN 61000-6-2 DIN EN 61000-6-4
Ударопрочность	DIN EN 60068-2-27 30 г (11 ms)
Вибропрочность	DIN EN 60068-2-6 5 г (10…2000 Hz)
Механические данные
Вес [g]	445
Корпус	Резьбовой корпус
Размеры [mm]	M30 x 1,5 / L = 206
Обозначение резьбы	M30 x 1,5
Материал	Резьбовая втулка: нерж. сталь (1.4305/303), полиэстер
Материал линз	Линзы с антибликовым покрытием, прозрачные для инфракрасного света
Дисплеи / Элементы управления
Дисплей	Дисплей 2 x светодиод, жёлтый Состояние выхода 1 x светодиод, жёлтый Функции дисплея 7-сегментный светодиодный дисплей, 4-значный Измеренные значения 7-сегментный светодиодный дисплей, 4-значный Помощь при настройке Светодиодный индикатор, зелёный
Элементы управления	3 Кнопки / светодиод
Принадлежности
Комплект поставки	крепежные гайки: 2
Примечания
Примечания	Для защиты инфракрасных датчиков температуры от помех используйте экранированный кабель. Экран должен быть подключен к корпусу датчика через разъем.
Упаковочная величина	1 шт.
электрическое подключение
Соединение	Разъем: 1 x M12
диаграммы и графики
	1 диаметр измеряемой точки 2 Диаметр Светодиодный индикатор 3 расстояние измерения
ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — TW2100-00 — 26.09.2017 —
