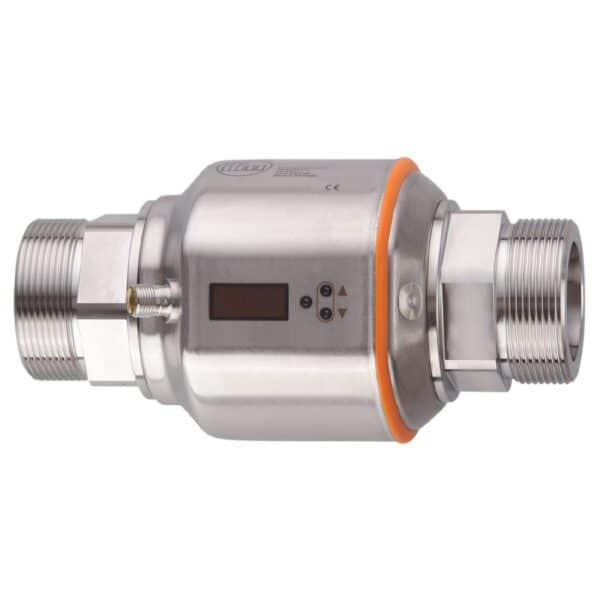

Магнитно-индуктивный датчик потока SM2130

Общее описание

Покупая Магнитно-индуктивный датчик потока IFM, вы выбираете качественный и проверенный продукт. Магнитно-индуктивный датчик потока IFM SM2130 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM SM2130 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Магнитно-индуктивные датчики потока.
Для заказа данной позиции достаточно указать название модели SM2130 и артикул SMR21XGXFRKG/US

• Описание

Описание

Количество входов и выходов	Количество цифровых выходов: 2; Количество аналоговых выходов: 1
Диапазон измерения	5…900 l/min 0,3…54 m³/h
Подключение к процессу	резьбовое соединение G 2 внешняя резьба DN50 плоское уплотнение
Особенности	позолоченные контакты
Применение	Суммирующая функция; обнаружение пустой трубы; для общепромышленного применения
Установка	подключение к трубе при помощи адаптера
Среда	Электропроводящие жидкости; Вода; жидкости на водной основе
Примечание к среде
Электропроводность	≥ 20 µS/cm
Вязкость	< 70 mm²/s (40 °C)
Температура измеряемой среды [°C]	-10…90
Предел прочности по давлению	16 bar 1,6 MPa
MAWP (для применения в соответствии с CRN)	8,9 bar 0,89 MPa
Электронные данные
Рабочее напряжение [V]	18…32 DC; (по SELV/PELV)
Потребление тока [mA]	< 150
Класс защиты	III
Защита от переполюсовки	да
Время задержки включения питания [s]	5
Принцип измерения	magnetic-inductive
Входы/выходы
Количество входов и выходов	Количество цифровых выходов: 2; Количество аналоговых выходов: 1
Входы	Входы сброс счетчика
Общее количество выходов	2
Выходной сигнал	коммутационный сигнал; аналоговый сигнал; импульсный сигнал; частотный сигнал; IO-Link; (конфигурируемый)
Электрическое исполнение	PNP/NPN
Количество цифровых выходов	2
Функция выходного сигнала	нормально открытый / нормально закрытый; (параметризуемый)
Макс. падение напряжения коммутационного выхода [V] DC	2
Постоянный ток нагрузки коммутационного выхода [mA] DC	250; (на каждый выход)
Количество аналоговых выходов	1
Аналоговый выход по току [mA]	4…20; (масштабируемый)
Наиб. нагрузка [Ω]	500
Аналоговый выход по напряжению [V]	0…10; (масштабируемый)
Мин. сопротивление нагрузки [Ω]	2000
Импульсный выход	Расходомер
Защита от короткого замыкания	да
Тип защиты от короткого замыкания	тактовый
Защита от перегрузок по току	да
Частота выхода [Hz]
Частота выхода	0,1…10000
Диапазон измерения/настройки
Диапазон измерения	5…900 l/min 0,3…54 m³/h
Диапазон индикации	-920…920 l/min -55,2…55,2 m³/h
Разрешение	1 l/min 0,05 m³/h
Точка срабатывания SP	10…900 l/min 0,55…54 m³/h
Точка сброса rP	5…896 l/min 0,3…53,75 m³/h
Начальная точка аналогового сигнала, ASP	0…720 l/min 0…43,2 m³/h
Конечная точка аналогового сигнала, АЕР	180…900 l/min 10,8…54 m³/h
Значение отсечки низкого расхода LFC	< 15 l/min < 0,9 m³/h
Ширина шага	1 l/min 0,05 m³/h
Динамика измерения	1:180
Контроль моментального расхода
Значение импульса	0,1 l…600 x 10³ m³ с шагом в 0,1 l
Длина импульса [s]	0,003…2
Контроль температуры
Диапазон измерения [°C]	-20…80
Диапазон индикации [°C]	-40…100
Разрешение [°C]	0,2
Точка срабатывания SP [°C]	-19,2…80
Точка сброса rP [°C]	-19,6…79,6
Аналоговая пусковая точка [°C]	-20…60
Аналоговая конечная точка [°C]	0…80
С шагом в [°C]	0,2
Точность/погрешность
Контроль скорости потока — Точность	± (0,8 % MW + 0,5 % MEW); (Q> 15 l/min; температура среды и рабочая температура: 22 °C ± 4 K)
Повторяемость	± 0,2% MEW
Контроль температуры — Дрейф температуры	± 0,0333 °C / K
Контроль температуры — Точность [K]	± 1 (bei 25 °C, Q> 15 l/min)
Время реакции
Контроль скорости потока — Время отклика [s]	0,35; (dAP = 0)
Программируемое время задержки dS, dr [s]	0…50
Значение процесса демпфирования dAP [s]	0…5
Контроль температуры — Динамика реакции срабатывания T05 / T09 [s]	T09 = 3 (Q> 15 l/min)
Программное обеспечение / Программирование
Выбор параметров	Контроль скорости потока; расходомер; счетчик с предварительным набором; Контроль температуры; гистерезис / окно; нормально открытый / нормально закрытый; логика переключения; ток/напряжение/частота/импульсный выход; Задержка пуска; дисплей можно отключить; Дисплей; обнаружение пустой трубы
Интерфейсы
Коммуникационный IO-Link интерфейс	Способ передачи COM2 (38,4 kBaud)
IO-Link проверка	1.1
Стандарт	SDCI IEC 61131-9 CDV
Профили	Smart Sensor — SSP 0 Generic Profiled Sensor
Function Device identification
Function Process data variable
SIO режим	да
Нужный тип порта	A
Аналоговые рабочие данные	3
Бинарные рабочие данные	2
Миним. время рабочего цикла [ms]	5
Поддерживаемые DeviceID Режим работы ID прибора	default 1322
Условия эксплуатации
Температура окружающей среды [°C]	-10…60
Температура хранения [°C]	-25…80
Степень защиты	IP 65; IP 67
Механические данные
Вес [g]	3109,9
Корпус	Прямоугольный
Размеры [mm]	200 x 103 x 117
Материал	нерж. сталь (1.4404 / 316L); нерж. сталь (1.4571/316Ti); PC; FKM; PBT-GF20; TPE-U
Материалы корпуса в контакте с изм. средой	Секция трубы: нерж. сталь (1.4404 / 316L); Уплотнение присоединения к процессу: NBR усиленное стекловолокно Прокладка; нерж. сталь (1.4571/316Ti); PEEK; EPDM
Подключение к процессу	резьбовое соединение G 2 внешняя резьба DN50 плоское уплотнение
Дисплеи / Элементы управления
Дисплей	Дисплей 6 x светодиод, зелёный (l/min, m³/h, l, m³, 10³, °C)
Состояние выхода	2 x светодиод, жёлтый
Измеренные значения	буквенно-цифровой дисплей, 4-значный
Программирование	буквенно-цифровой дисплей, 4-значный
Соединение
Цвета в соответствии с DIN EN 60947-5-2
OUT1	Коммутационный выход обнаружение пустой трубы; Коммутационный выход Контроль моментального расхода; Частотный выход Контроль моментального расхода; Импульсный выход расходомер; сигнальный выход счетчик с предварительным набором; IO-Link
OUT2	Коммутационный выход обнаружение пустой трубы; Коммутационный выход Контроль моментального расхода; Коммутационный выход Контроль температуры; Аналоговый выход Контроль моментального расхода; Аналоговый выход Контроль температуры; Вход сброс счетчика
Цвета жил	BK = черный; BN = коричневый; BU = синий; WH = белый
