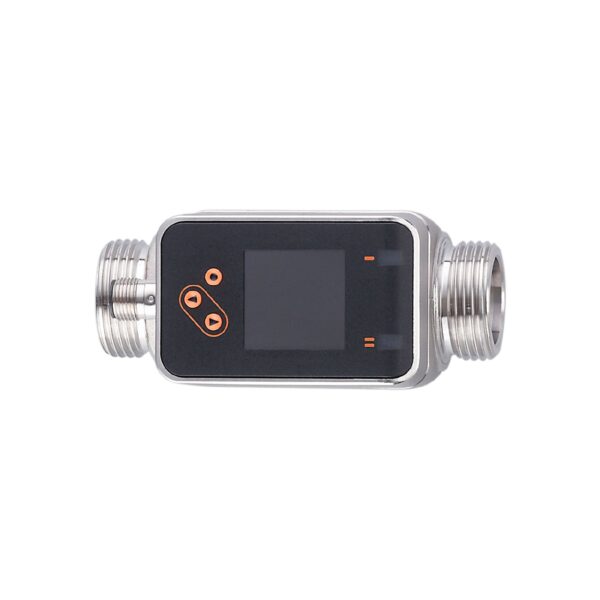

Магнитно-индуктивный датчик потока SM8030

Общее описание

Покупая Магнитно-индуктивный датчик потока IFM, вы выбираете качественный и проверенный продукт. Магнитно-индуктивный датчик потока IFM SM8030 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM SM8030 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Магнитно-индуктивные датчики потока.
Для заказа данной позиции достаточно указать название модели SM8030 и артикул SMR11XGXFRKG/US-100

• Описание

Описание

Количество входов и выходов	Количество цифровых выходов: 2; Количество аналоговых выходов: 1
Диапазон измерения [l/min]	0,2…250
Подключение к процессу	резьбовое соединение G 1 внешняя резьба DN25 плоское уплотнение
Особенности	позолоченные контакты
Среда	Электропроводящие жидкости; Вода; жидкости на водной основе
Примечание к среде	электропроводность: ≥ 20 µS/cm; вязкость: < 70 mm²/s (40 °C)
Температура измеряемой среды [°C]	-20…90
Предел прочности по давлению
Предел прочности по давлению	16 bar 1,6 MPa
Электронные данные
Рабочее напряжение [V]	18…30 DC; (по SELV/PELV)
Потребление тока [mA]	< 80
Класс защиты	III
Защита от переполюсовки	да
Время задержки включения питания [s]	5
Принцип измерения	magnetic-inductive
Входы/выходы
Количество входов и выходов	Количество цифровых выходов: 2; Количество аналоговых выходов: 1
Входы	Входы сброс счетчика
Общее количество выходов	2
Выходной сигнал	коммутационный сигнал; аналоговый сигнал; импульсный сигнал; IO-Link; частотный сигнал; (конфигурируемый)
Электрическое исполнение	PNP/NPN
Количество цифровых выходов	2
Функция выходного сигнала	нормально открытый / нормально закрытый; (параметризуемый)
Макс. падение напряжения коммутационного выхода [V] DC	2
Постоянный ток нагрузки коммутационного выхода [mA] DC	100
Количество аналоговых выходов	1
Аналоговый выход по току [mA]	4…20; (масштабируемый)
Наиб. нагрузка [Ω]	500
Импульсный выход	Расходомер
Защита от короткого замыкания	да
Тип защиты от короткого замыкания	тактовый
Защита от перегрузок по току	да
Диапазон измерения/настройки
Диапазон измерения [l/min]	0,2…250
Диапазон индикации [l/min]	-300…300
Разрешение [l/min]	0,1
Точка срабатывания SP [l/min]	1,6…250
Точка сброса rP [l/min]	0,3…248,7
Начальная точка аналогового сигнала, ASP [l/min]	0…199,9
Конечная точка аналогового сигнала, АЕР [l/min]	50,1…250
Значение отсечки низкого расхода LFC [l/min]	0,2…12,5
Конечная точка частоты, FEP [l/min]	50,1…250
Частота на конечной точке FRP [Hz]	1…10000
Контроль моментального расхода
Длина импульса [s]	0,002…2
Значение импульса	0,01…99990000,00 l
Контроль температуры
Диапазон измерения [°C]	-20…90
Диапазон индикации [°C]	-42…112
Разрешение [°C]	0,1
Точка срабатывания SP [°C]	-19,6…90
Точка сброса rP [°C]	-20…89,6
Аналоговая пусковая точка [°C]	-20…68
Аналоговая конечная точка [°C]	2…90
С шагом в [°C]	0,1
Точность/погрешность
Контроль скорости потока — Точность	± (0,8 % MW + 0,2 % MEW) (измерения)
Повторяемость	± 0,2 % MEW
Контроль температуры — Точность [K]	± 2,5 (Q> 5 % MEW)
Время реакции
Контроль скорости потока — Задержка при запуске [s]	0…50
Время отклика [s]	< 0,25; (dAP = 0, T09)
Значение процесса демпфирования dAP [s]	0…5
Контроль температуры — Время отклика [s]	15; (Q> 10 % MEW, T09)
Программное обеспечение / Программирование
Выбор параметров	гистерезис / окно; нормально открытый / нормально закрытый; логика переключения; Частотный выход; токовый/импульсный выход; Задержка пуска; дисплей можно отключить; Дисплей
Интерфейсы
Коммуникационный IO-Link интерфейс	Способ передачи COM2 (38,4 kBaud)
IO-Link проверка	1.1
Стандарт	SDCI IEC 61131-9
Профили	Common — I&D Identification and Diagnosis
SIO режим	да
Нужный тип порта	A
Аналоговые рабочие данные	3
Бинарные рабочие данные	2
Миним. время рабочего цикла [ms]	8
Поддерживаемые DeviceID Режим работы ID прибора	default 1303
Условия эксплуатации
Температура окружающей среды [°C]	-20…60
Температура хранения [°C]	-25…80
Степень защиты	IP 65; IP 67
Механические данные
Вес [g]	772,2
Корпус	Прямоугольный
Размеры [mm]	110 x 48 x 73
Материал	нерж. сталь (1.4408/316); нерж. сталь (1.4404 / 316L); PC; PBT+PC-GF30
Материалы корпуса в контакте с изм. средой	Секция трубы: нерж. сталь (1.4404 / 316L); Уплотнение присоединения к процессу: NBR усиленное стекловолокно Прокладка; FKM; PEEK; углеродное волокно РЕЕК
Подключение к процессу	резьбовое соединение G 1 внешняя резьба DN25 плоское уплотнение
Дисплеи / Элементы управления
Дисплей	Цветной дисплей 1,44″, 128 x 128 пикселей
Светодиоды	2 x светодиод, жёлтый
Соединение
Цвета в соответствии с DIN EN 60947-5-2
OUT1	Коммутационный выход Контроль моментального расхода; Коммутационный выход Контроль температуры; Импульсный выход расходомер; Частотный выход контроль объемного расхода; Частотный выход Контроль температуры; сигнальный выход счетчик с предварительным набором; IO-Link
OUT2	Коммутационный выход Контроль моментального расхода; Коммутационный выход Контроль температуры; Аналоговый выход поток; Аналоговый выход температура; Вход сброс счетчика
Цвета жил	BK = черный; BN = коричневый; BU = синий; WH = белый
