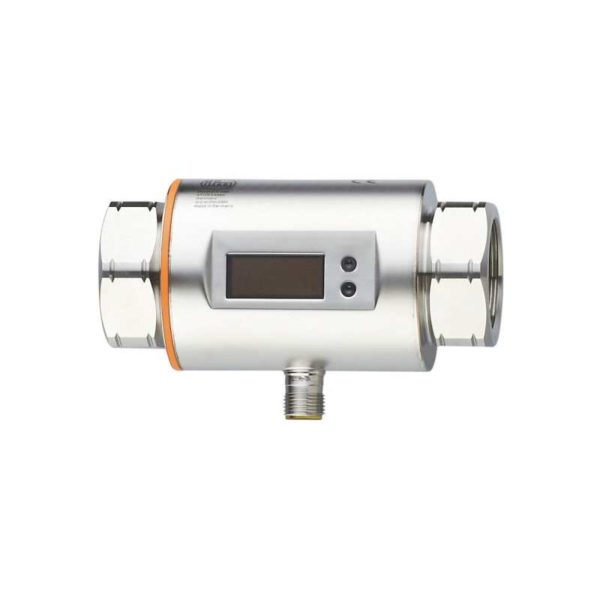

Магнитно-индуктивный датчик потока SM8400

Общее описание

Покупая Магнитно-индуктивный датчик потока IFM, вы выбираете качественный и проверенный продукт. Магнитно-индуктивный датчик потока IFM SM8400 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM SM8400 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, IO-Link, Магнитно-индуктивные датчики потока, Рабочие датчики с IO-Link.
Для заказа данной позиции достаточно указать название модели SM8400 и артикул SMK11GGXFRKG/US-100

• Описание

Описание

Характеристики
Количество входов и выходов	Количество цифровых выходов: 2, Количество аналоговых выходов: 1
Диапазон измерения	0,2…100 l/min 0,01…6 m³/h
Подключение к процессу	резьбовое соединение Rc 1 внутренняя резьба DN25
Приложение
Особенности	позолоченные контакты
Применение	Суммирующая функция, для общепромышленного применения
Среда	Электропроводящие жидкости, Вода, жидкости на водной основе
Примечание к среде	электропроводность: ≥ 20 µS/cm вязкость: < 70 mm²/s (40 °C)
Температура измеряемой среды [°C]	-10…70
Предел прочности по давлению [bar]	16
Предел прочности по давлению [Mpa]	1,6
Электронные данные
Рабочее напряжение [V]	18…30 DC, (в соответствии с EN 50178 SELV/PELV)
Потребление тока [mA]	95, (24 V)
Класс защиты	III
Защита от переполюсовки	да
Время задержки включения питания [s]	5
Входы/выходы
Количество входов и выходов	Количество цифровых выходов: 2, Количество аналоговых выходов: 1
Входы
Входы	сброс счетчика
Выходы
Общее количество выходов	2
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, импульсный сигнал, IO-Link, (конфигурируемый)
Электрическое исполнение	PNP/NPN
Количество цифровых выходов	2
Функция выходного сигнала	нормально открытый / нормально закрытый, (параметризуемый)
Макс. падение напряжения коммутационного выхода DC [V]	2
Постоянный ток нагрузки коммутационного выхода DC [mA]	200
Количество аналоговых выходов	1
Аналоговый выход по току [mA]	4…20, (масштабируемый)
Наиб.нагрузка [Ω]	500
Аналоговый выход по напряжению [V]	0…10, (масштабируемый)
Мин. сопротивление нагрузки [Ω]	2000
Импульсный выход	Расходомер
Защита от короткого замыкания	да
Тип защиты от короткого замыкания	тактовый
Защита от перегрузок по току	да
Диапазон измерения/настройки
Диапазон измерения	0,2…100 l/min 0,01…6 m³/h
Диапазон индикации	-120…120 l/min -7,2…7,2 m³/h
Разрешение	0,1 l/min 0,005 m³/h
Точка срабатывания SP	0,7…100 l/min 0,04…6 m³/h
Точка сброса rP	0,2…99,5 l/min 0,01…5,97 m³/h
Начальная точка аналогового сигнала, ASP	0…80 l/min 0…4,8 m³/h
Конечная точка аналогового сигнала, АЕР	20…100 l/min 1,2…6 m³/h
Ширина шага	0,1 l/min 0,005 m³/h
Контроль моментального расхода
Значение импульса	0,00001…100 000 m³
Длина импульса [s]	0,0025…2
Контроль температуры
Диапазон измерения [°C]	-20…80
Разрешение [°C]	0,2
Точка срабатывания SP [°C]	-19,2…80
Точка сброса rP [°C]	-19,6…79,6
Aналоговая пусковая точка [°C]	-20…60
Aналоговая конечная точка [°C]	0…80
С шагом в [°C]	0,2
Точность/ погрешность
Контроль скорости потока
Точность (в диапазоне измерения)	± (0,8 % MW + 0,5 % MEW)
Повторяемость	± 0,2% MEW
Контроль температуры
Точность [K]	± 2,5 (Q> 5 l/min)
Время реакции
Контроль скорости потока
Время отклика [s]	0,15, (dAP = 0, T19)
Программируемое время задержки dS, dr [s]	0…50
Демпфирование коммутационного выхода dAP [s]	0…5
Контроль температуры
Динамика реакции срабатывания T05 / T09 [s]	T09 = 20 (Q> 5 l/min)
Программное обеспечение / Программирование
Выбор параметров	Контроль скорости потока, расходомер, счетчик с предварительным набором, Контроль температуры, гистерезис / окно, нормально открытый / нормально закрытый, логика переключения, токовый выход/выход по напряжению/импульсный выход, Задержка пуска, дисплей можно отключить, Дисплей
Интерфейсы
Коммуникационный интерфейс	IO-Link
Способ передачи	COM2 (38,4 kBaud)
IO-Link проверка	1.1
Стандарт SDCI	IEC 61131-9
Профили	Smart Sensor: Process Data Variable, Device Identification, Device Diagnosis
SIO режим	да
Нужный тип порта	A
Аналоговые рабочие данные	3
Бинарные рабочие данные	2
Миним.время рабочего цикла [ms]	5
Поддерживаемые DeviceID	Режим работы ID прибора по умолчанию 575
Условия эксплуатации
Температура окружающей среды [°C]	-10…60
Температура хранения [°C]	-25…80
Степень защиты	IP 67
Испытания / одобрения
ЭMC	DIN EN 60947-5-9
Ударопрочность	DIN IEC 68-2-27 20 г (11 ms)
Вибропрочность	DIN IEC 68-2-6 5 г (10…2000 Hz)
MTTF [годы]	145
Сертификат UL	Регистрационный номер UL I010
Директива по оборудованию под давлением	Хорошая инженерно-техническая практика, можно использовать для группы жидкостей 2, группа жидкостей 1 по запросу
Механические данные
Вес [g]	673,5
Материал	нерж. сталь (1.4404 / 316L), PBT-GF20, PC, FKM, TPE
Материалы корпуса в контакте с изм. средой	нерж. сталь (1.4404 / 316L), PEEK, FKM
Подключение к процессу	резьбовое соединение Rc 1 внутренняя резьба DN25
Дисплеи / Элементы управления
Дисплей	Дисплей 6 x светодиод, зелёный (l/min, m³/h, l, m³, 10³, °C) Состояние выхода 2 x светодиод, жёлтый Измеренные значения буквенно-цифровой дисплей, 4-значный программирование буквенно-цифровой дисплей, 4-значный
Примечания
Примечания	MW = Измеренное значение MEW = Верхний предел диапазона измерения
Упаковочная величина	1 шт.
электрическое подключение
Соединение	Разъем: 1 x M12, Контакты: позолоченый
диаграммы и графики
Потеря давления	dP Потеря давления Q объёмный расход
ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — SM8400-00 — 30.06.2016 —
