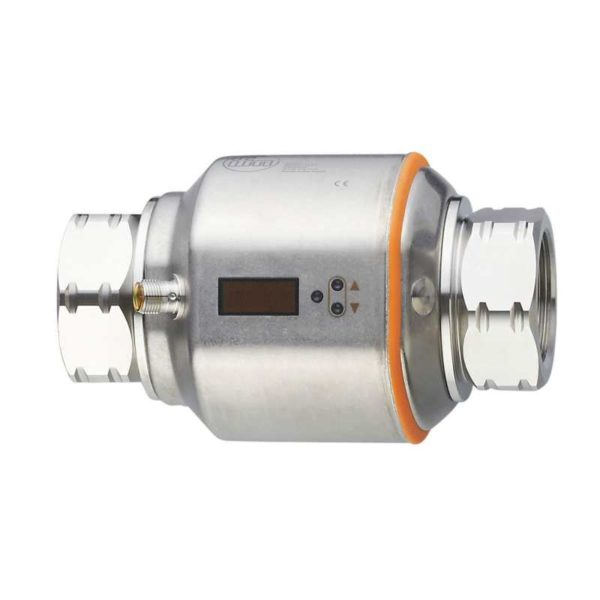

Магнитно-индуктивный датчик потока SM9500

Общее описание

Покупая Магнитно-индуктивный датчик потока IFM, вы выбираете качественный и проверенный продукт. Магнитно-индуктивный датчик потока IFM SM9500 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM SM9500 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, IO-Link, Магнитно-индуктивные датчики потока, Рабочие датчики с IO-Link.
Для заказа данной позиции достаточно указать название модели SM9500 и артикул SMK32XGXFRKG/US-100

• Описание

Описание

Характеристики
Количество входов и выходов	Количество цифровых выходов: 2, Количество аналоговых выходов: 1
Диапазон измерения	5…300 l/min 0,3…18 m³/h
Подключение к процессу	резьбовое соединение Rc 1 1/2 внутренняя резьба DN40
Приложение
Особенности	позолоченные контакты
Применение	Суммирующая функция, обнаружение пустой трубы, для общепромышленного применения
Среда	Электропроводящие жидкости, Вода, жидкости на водной основе
Примечание к среде	электропроводность: ≥ 20 µS/cm вязкость: < 70 mm²/s (40 °C)
Температура измеряемой среды [°C]	-10…70
Предел прочности по давлению [bar]	16
Предел прочности по давлению [Mpa]	1,6
Электронные данные
Рабочее напряжение [V]	18…32 DC, (в соответствии с EN 50178 SELV/PELV)
Потребление тока [mA]	< 150
Класс защиты	III
Защита от переполюсовки	да
Время задержки включения питания [s]	5
Входы/выходы
Количество входов и выходов	Количество цифровых выходов: 2, Количество аналоговых выходов: 1
Входы
Входы	сброс счетчика
Выходы
Общее количество выходов	2
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, импульсный сигнал, частотный сигнал, IO-Link, (конфигурируемый)
Электрическое исполнение	PNP/NPN
Количество цифровых выходов	2
Функция выходного сигнала	нормально открытый / нормально закрытый, (параметризуемый)
Макс. падение напряжения коммутационного выхода DC [V]	2
Постоянный ток нагрузки коммутационного выхода DC [mA]	250, (на каждый выход)
Количество аналоговых выходов	1
Аналоговый выход по току [mA]	4…20, (масштабируемый)
Наиб.нагрузка [Ω]	500
Аналоговый выход по напряжению [V]	0…10, (масштабируемый)
Мин. сопротивление нагрузки [Ω]	2000
Импульсный выход	Расходомер
Защита от короткого замыкания	да
Тип защиты от короткого замыкания	тактовый
Защита от перегрузок по току	да
Частота выхода [Hz]	0,1…10000
Диапазон измерения/настройки
Диапазон измерения	5…300 l/min 0,3…18 m³/h
Диапазон индикации	-360…360 l/min -21,6…21,6 m³/h
Разрешение	0,5 l/min 0,02 m³/h
Точка срабатывания SP	6,5…300 l/min 0,4…18 m³/h
Точка сброса rP	5…298,5 l/min 0,3…17,9 m³/h
Начальная точка аналогового сигнала, ASP	0…240 l/min 0…14,4 m³/h
Конечная точка аналогового сигнала, АЕР	60…300 l/min 3,6…18 m³/h
Значение отсечки низкого расхода LFC	< 15 l/min < 0,9 m³/h
Ширина шага	0,5 l/min 0,02 m³/h
Динамика измерения	1:60
Контроль моментального расхода
Значение импульса	0,0001…300 x 10³ m³
С шагом в	0,0001 m³
Длина импульса [s]	0,016…2
Контроль температуры
Диапазон измерения [°C]	-20…80
Диапазон индикации [°C]	-40…100
Разрешение [°C]	0,2
Точка срабатывания SP [°C]	-19,2…80
Точка сброса rP [°C]	-19,6…79,6
Aналоговая пусковая точка [°C]	-20…60
Aналоговая конечная точка [°C]	0…80
С шагом в [°C]	0,2
Точность/ погрешность
Контроль скорости потока
Точность (в диапазоне измерения)	± (0,8 % MW + 0,5 % MEW)
Повторяемость	± 0,2% MEW
Контроль температуры
Дрейф температуры	± 0,0333 °C / K
Точность [K]	± 1 (25 °C, Q> 15 l/min)
Время реакции
Контроль скорости потока
Время отклика [s]	0,35, (dAP = 0)
Программируемое время задержки dS, dr [s]	0…50
Демпфирование коммутационного выхода dAP [s]	0…5
Контроль температуры
Динамика реакции срабатывания T05 / T09 [s]	T09 = 3 (Q> 15 l/min)
Программное обеспечение / Программирование
Выбор параметров	Контроль скорости потока, расходомер, счетчик с предварительным набором, Контроль температуры, гистерезис / окно, нормально открытый / нормально закрытый, логика переключения, ток/напряжение/частота/импульсный выход, Задержка пуска, дисплей можно отключить, Дисплей, обнаружение пустой трубы
Интерфейсы
Коммуникационный интерфейс	IO-Link
Способ передачи	COM2 (38,4 kBaud)
IO-Link проверка	1.1
Стандарт SDCI	IEC 61131-9 CDV
Профили	Smart Sensor: Process Data Variable, Device Identification
SIO режим	да
Нужный тип порта	A
Аналоговые рабочие данные	3
Бинарные рабочие данные	2
Миним.время рабочего цикла [ms]	5
Поддерживаемые DeviceID	Режим работы ID прибора по умолчанию 391
Условия эксплуатации
Температура окружающей среды [°C]	-10…60
Температура хранения [°C]	-25…80
Степень защиты	IP 65, IP 67
Испытания / одобрения
ЭMC	DIN EN 60947-5-9
Ударопрочность	DIN EN 60068-2-27 20 г (11 ms)
Вибропрочность	DIN EN 60068-2-6 5 г (10…2000 Hz)
MTTF [годы]	86
Сертификат UL	Регистрационный номер UL I008
Директива по оборудованию под давлением	Хорошая инженерно-техническая практика, можно использовать для группы жидкостей 2, группа жидкостей 1 по запросу
Механические данные
Вес [g]	2751
Материал	нерж. сталь (1.4404 / 316L), нерж. сталь (1.4571/316Ti), PEI, FKM, PBT-GF20, TPE-U
Материалы корпуса в контакте с изм. средой	нерж. сталь (1.4404 / 316L), нерж. сталь (1.4571/316Ti), PEEK, EPDM
Подключение к процессу	резьбовое соединение Rc 1 1/2 внутренняя резьба DN40
Дисплеи / Элементы управления
Дисплей	Дисплей 6 x светодиод, зелёный (l/min, m³/h, l, m³, 10³, °C) Состояние выхода 2 x светодиод, жёлтый Измеренные значения буквенно-цифровой дисплей, 4-значный программирование буквенно-цифровой дисплей, 4-значный
Принадлежности
Комплект поставки	этикета
Примечания
Примечания	MW = Измеренное значение MEW = Верхний предел диапазона измерения
Упаковочная величина	1 шт.
электрическое подключение
Соединение	Разъем: 1 x M12, Контакты: позолоченый
диаграммы и графики
Потеря давления	dP Потеря давления Q объёмный расход
ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — SM9500-00 — 01.07.2016 —
