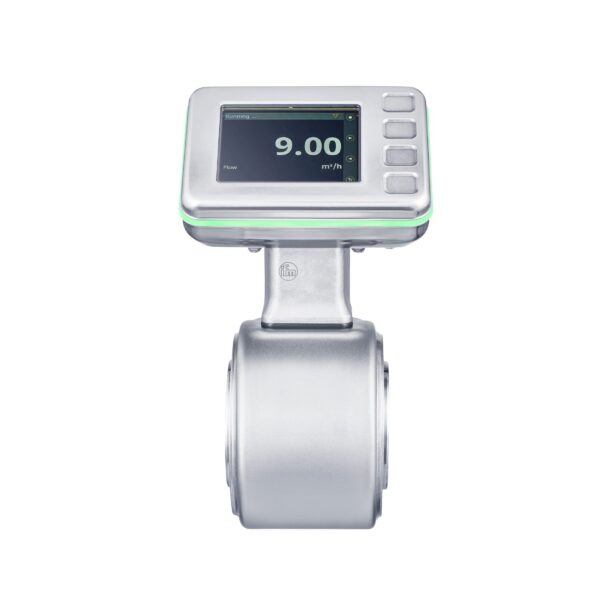

Магнитно-индуктивный датчик потока SMF221

Общее описание

Покупая Магнитно-индуктивный датчик потока IFM, вы выбираете качественный и проверенный продукт. Магнитно-индуктивный датчик потока IFM SMF221 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM SMF221 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Магнитно-индуктивные датчики потока.
Для заказа данной позиции достаточно указать название модели SMF221 и артикул SMG25KGFFRKG/USD

• Описание

Описание

Характеристики
Диапазон измерения	2,5…300 l/min 160…18000 l/h 0,66…72,26 gpm 0,3…32,8 ft/s
Номинальный диаметр	DN25 (1“)
Подключение к процессу	ifm-specific device flange
Приложение
Особенности	позолоченные контакты
Применение	пищевая и питьевая промышленность
Среда	Электропроводящие жидкости; Вода; жидкости на водной основе
Примечание к среде	food products such as beer, milk, fruit juices, soft drinks, ketchup, yoghurt, yoghurt toppings, ice cream
электропроводность	≥ 5 µS/cm
Температура измеряемой среды	-20…150 °C -4…302 °F
Мин. разрывное давление	870 psi 6 MPa
Предел прочности по давлению	580,1 psi 4 MPa
Электронные данные
Рабочее напряжение [V]	18…32 DC
Потребление тока [mA]	< 400
Класс защиты	III
Защита от переполюсовки	да
Время задержки включения питания [s]	< 5
Принцип измерения	magnetic-inductive
Входы/выходы
Общее количество входов и выходов	2
Входы	OUT2 external totaliser reset
Общее количество выходов	2
Выходной сигнал OUT1	импульсный сигнал; totaliser switching signal; диагностический сигнал; IO-Link
Выходной сигнал OUT2	аналоговый сигнал; импульсный сигнал; totaliser switching signal; диагностический сигнал
Электрическое исполнение	PNP/NPN
Импульсный выход	Расходомер
Защита от короткого замыкания	да
Тип защиты от короткого замыкания	тактовый
Защита от перегрузок по току	да
Количество аналоговых выходов	1
Аналоговый выход по току [mA]	4…20; (skalierbar)
Наиб. нагрузка [Ω]	500
Разрешение аналогового выхода	0.38 µA
Количество цифровых выходов	2
Макс. падение напряжения коммутационного выхода [V] DC	2
Постоянный ток нагрузки коммутационного выхода [mA] DC	100
Частота переключения DC [Hz]	0…10000
Диапазон измерения/настройки
Диапазон измерения	2,5…300 l/min 160…18000 l/h 0,66…72,26 gpm 0,3…32,8 ft/s
Диапазон индикации	-360…360 l/min -21600…21600 l/h -95,1…95,1 gpm -39,4…39,4 ft/s
Разрешение	0,01 l/min 20 l/h 0,01 gpm 0,01 ft/s
Примечание к заводской настройке
Примечание к заводской настройке	0…4,0 m³/h 0…20 gpm
Начальная точка аналогового сигнала, ASP	0…240 l/min 0…14400 l/h 0…57,81 gpm 0…26,24 ft/s
Конечная точка аналогового сигнала, АЕР	60…300 l/min 3600…18000 l/h 14,45…72,26 gpm 6,56…32,8 ft/s
Значение отсечки низкого расхода LFC	0…240 l/min 0…14400 l/h 0…57,81 gpm 0…26,24 ft/s
Длина импульса [s]	0,00005…2
Значение импульса	0,001…99990000 I
Контроль температуры
Диапазон измерения	-20…150 °C -4…302 °F
Диапазон индикации	-20…150 °C -4…302 °F
Разрешение	0,01 °C 0,1 °F
Аналоговая пусковая точка	-20…116 °C -4…240,8 °F
Аналоговая конечная точка	14…150 °C 57,2…302 °F
Conductivity monitoring
Диапазон измерения [µS/cm]	100…100000
Диапазон индикации [µS/cm]	0…10000000
Разрешение [µS/cm]	1
Аналоговая пусковая точка [µS/cm]	0…80000
Аналоговая конечная точка [µS/cm]	20000…100000
Точность/ погрешность
Контроль объемного расхода	Точность (в диапазоне измерения) with optional factory calibration (availability is being planned) ± (0,2 % MW + 2 mm/s) стандартный ± (0,5 % MW + 1,5 mm/s)
Повторяемость	0,1% MW
Контроль температуры	Точность [K] ± 1
Повторяемость [K]	± 0,5
Conductivity monitoring	Точность (в диапазоне измерения) in the range of 100…20000 µS/cm ±10% MW in the range of 20000…100000 µS/cm ±20% MW
Повторяемость	± 5% MW
Время реакции
Контроль объемного расхода	Время отклика [s] < 0,3
Значение процесса демпфирования dAP [s]	0…5
Контроль температуры	Время отклика [s] < 3; (Скорость потока: ≥ 0,5m/s)
Conductivity monitoring	Время отклика [s] < 2
Программное обеспечение / Программирование
Функции самодиагностики	определение направления потока; liquid detection
Интерфейсы
Коммуникационный интерфейс	IO-Link
Способ передачи	COM3 (230,4 kBaud)
IO-Link проверка	1.1.3
Стандарт	SDCI IEC 61131-9
Профили	Common — I&D Identification and Diagnosis; Smart Sensor — SSP 4.3.4 Measuring and Switching Sensor, floating point, 4 channel
SIO режим	да
Нужный тип порта	A
Аналоговые рабочие данные	6
Бинарные рабочие данные	8
Миним. время рабочего цикла [ms]	1,9
Рабочие данные IO-Link (циклические) Функция / длина бита	сумматор 32; поток 32; температура 32; электропроводность 32; состояние 4; бинарная информация о переключении 8
IO-Link функции (ациклические)	определение направления потока; сумматор; memory; счетчик часов работы; внутренняя температура; функция моделирования
Условия эксплуатации
Температура окружающей среды	-20…65 °C -4…149 °F
Температура хранения	-20…80 °C -4…176 °F
Степень защиты	IP 67; IP 69
Механические данные
Вес [g]	2700
Длина впускной трубы	5 x DN
Длина выпускной трубы	2 x DN
Материал
Корпус	нерж. сталь (1.4404 / 316L)
Фланец	нерж. сталь (1.4301/304)
electronics fixture	нерж. сталь (1.4301/304)
Электроника	нерж. сталь (1.4404 / 316L)
Дисплей	PPSU
Дисплей-Уплотнение	FKM
Светодиодное кольцо	PP
Материалы корпуса в контакте с изм. средой	Секция трубы: PFA; electrodes: нерж. сталь (1.4435 / 316L)
Характеристика поверхности
Ra/Rz частей в контакте со средой	Ra < 0,4 μm
Дисплеи / Элементы управления
Дисплей рабочее значение	full graphics TFT display, цветной 3,5″ 128 x 128 Pixel
display layouts	4
display rotation	4 x 90°
Рабочее состояние	Светодиодное кольцо, 3-цветный
Дисплей	l/min; l/h; hl/min; hl/h; m³/min; m³/h; m/s; gpm; gph; bbl/min; bbl/h; ft/s; °C; °F; μS/cm; S/m; ms/cm
Заводская настройка	l/min; °C; μS/cm
Язык	немецкий; английский; испанский; французский; итальянский; японский; корейский; португальский; китайский
Элементы управления	4 capacitive pushbuttons
Соединение
электрическое подключение — разъем	1 L+ 2 MP2 DO2, AO, Возврат, сброс 3 L- 4 MP1 DO1, IO-Link
Примечание	AO: Аналоговый выход; DO: digital output; MP: multi-function connection
