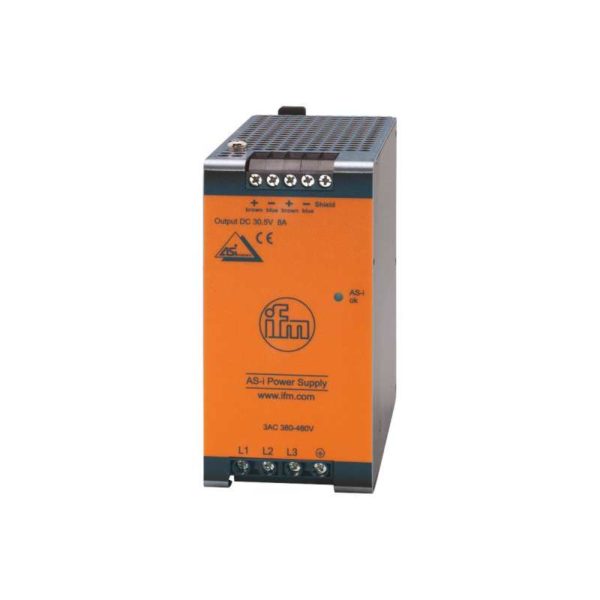

AS-i блок питания AC1253

Общее описание

Покупая AS-i блок питания IFM, вы выбираете качественный и проверенный продукт. AS-i блок питания IFM AC1253 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM AC1253 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, AS-i блоки питания, Блоки питания и мониторы AS-интерфейс, ПЛК и AS-интерфейс.
Для заказа данной позиции достаточно указать название модели AC1253 и артикул PSU-3AC/ASi-8A

• Описание

Описание

Электронные данные
Частота АС [Hz]	47…64
Допустимое отклонение рабочего напряжения [%]	15…20
Номинальное напряжение АС [V]	400
Диапазон входного напряжения переменного тока [V]	380…480
Класс защиты	I
Защита от перенапряжения	да, (< 36 V)
Макс. время задержки при включении [ms]	90
Выходное напряжение AS-i [V]	30,5
Выходная мощность (постоянная) [W]	244
Выходная мощность (пик) [W]	256
Примечание по выходной мощности (пик)	кратко для загрузки пропускной способности шины после включения питания
Фактор мощности (номинальное напряжение 400 В AC / 50 Гц)	0,53
Фактор мощности (номинальное напряжение 480 В AC / 50 Гц)	0,52
Резерв мощности [%]	5
Кол-во контуров для подключения датчиков безопасности	1
Выходной ток AS-i [A]	8
Макс. остаточная пульсация [mV]	90
Пиковый ток при включении (номинальное напряжение 400 В AC / 60 Гц) [A]	4
Пиковый ток при включении (номинальное напряжение 480 В AC / 50 Гц) [A]	4
КПД (номинальное напряжение 400 В AC / 60 Гц) [%]	92
КПД (номинальное напряжение 480 В AC / 50 Гц) [%]	92,1
Защита внешнего входа	≤ B-6 A / ≤ C-3 A
Допустимые отклонения от номинальных значений параметров [W/K]	6 (60…70 °C)
Время работы при отключении питания (номинальное напряжение 400 В AC / 60 Гц) [ms]	34
Время работы при отключении питания (номинальное напряжение 480 В AC / 50 Гц) [ms]	53
Входной ток (номинальное напряжение 400 В AC / 60 Гц) [A]	0,7
Входной ток (номинальное напряжение 480 В AC / 50 Гц) [A]	0,6
Потеря мощности (номинальное напряжение 400 В AC / 60 Гц) [W]	21,2
Потеря мощности (номинальное напряжение 480 В AC / 50 Гц) [W]	20,9
Интегрированная развязка данных	да
Защита обратного напряжения [V]	35
Выходы
Защита от короткого замыкания	да
Защита от перегрузок по току	да
Допустимая перегрузка	постоянный выходной ток
Возможно параллельное подключение выходов	нет
Возможно последовательное соединение выходов	нет
Условия эксплуатации
Температура окружающей среды [°C]	-25…70
Примечание к температуре окружающей среды	соблюдайте свободное место для конвекции (см. инструкцию по эксплуатации)
Температура хранения [°C]	-40…85
Макс. допустимая относительная влажность воздуха [%]	95, (IEC 60068-2-30)
Степень защиты	IP 20
Степень загрязнения	2, (IEC 62103: проводящее загрязнение не допускается)
Испытания / одобрения
ЭMC	EN 61000-6-1 EN 61000-6-2 EN 61000-6-3 EN 61000-6-4
Виброустойчивость	IEC 60068-2-6 ± 1,6 mm 2…17,8 Hz / 2 г 17,8…500 Hz
Ударопрочность	IEC 60068-2-27 30 г 6 ms / 20 г 11 ms
Коррекция коэффициента мощности (PFC)	met
AS-i классификация
AS-i сертификат	98401
Механические данные
Вес [g]	950
Способ монтажа	рейка, (TH35 (EN 60715))
Размеры [mm]	124 x 62 x 120
Материал	стальной лист
Дисплеи / Элементы управления
Дисплей	питание шины AS-i светодиод, зелёный
Примечания
Упаковочная величина	1 шт.
электрическое подключение
Соединение	винтовые клеммы:
диаграммы и графики
Блок диаграмм
выходные характеристики
характеристическая кривая для уровня эффективности / потери мощности
характеристическая прямая для допустимых отклонений от номинальных значений параметров
характеристическая прямая для времени работы при отключении питания
