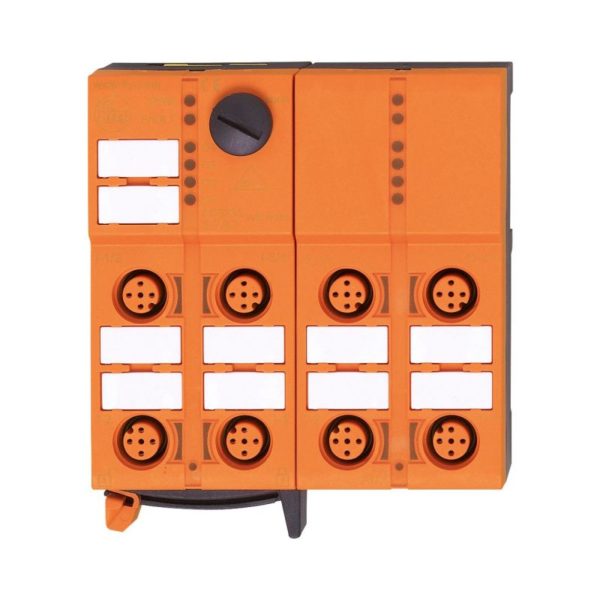

AS-i ClassicLine модуль с технологией быстрого монтажа AC5235

Общее описание

Покупая AS-i ClassicLine модуль с технологией быстрого монтажа IFM, вы выбираете качественный и проверенный продукт. AS-i ClassicLine модуль с технологией быстрого монтажа IFM AC5235 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM AC5235 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Модули ввода/вывода с интерфейсом AS, ПЛК и AS-интерфейс, Полевые модули с технологией быстрого монтажа ClassicLine.
Для заказа данной позиции достаточно указать название модели AC5235 и артикул ClassicLine 4DI-Y 4DO-Y IP67

• Описание

Описание

Приложение
Применение	Только для работы с мастерами AS-i с профилем M4
Электронные данные
Рабочее напряжение [V]	26,5…31,6 DC, (‘supply class 2’ согласно cULus)
Общее потребление тока из AS-i [mA]	250
Макс. общая токовая нагрузка [A]	2
Встроенный ‘Watchdog’	да
Входы/выходы
Количество входов и выходов	Количество цифровых входов: 4, Количество цифровых выходов: 4
Входы
Количество цифровых входов	4
Входная цепь цифровых входов	PNP
Питание выходов датчика	AS-i
Напряжение питания [V]	18…30, (через плоский кабель)
Макс. суммарный ток нагрузки входов [mA]	200
Входной ток High [mA]	6…10
Входной ток Low [mA]	0…2
Мин. коммутационный уровень сигнала high [V]	11
Аналоговые входы защищены от короткого замыкания	да
Выходы
Количество цифровых выходов	4
Цепь	PNP
Диапазон напряжения DC [V]	15…30, (по PELV, через плоский кабель)
Макс. допустимая токовая нагрузка на каждый выход [mA]	1000, (категория использования DC-13 (контроль электромагнитов): 20 W (IEC 60947-5-1))
Защита от короткого замыкания	да
Гальваническая развязка	да
Условия эксплуатации
Температура окружающей среды [°C]	-25…70
Степень защиты	IP 67
Испытания / одобрения
ЭMC	EN 50295 IEC 61000-6-2
MTTF [годы]	155
AS-i классификация
AS-i версия	3.0
Адресация AS-i	разъем для адресации
Расширенный режим адресации	да
AS-i профиль	S-7.A.7
AS-i конфигурация ввода/вывода [hex]	7
ID код AS-i [hex]	A.7
AS-i сертификат в стадии подготовки	да
Биты данных	Бит данных D0 D1 D2 D3 Вход 1 2 3 4 Разъём I-1/2 I-1/2 I-2 I-3/4 I-3/4 I-4 Контакт 4 2 4 4 2 4 Выход 1 2 3 4 Разъём O-1/2 O-1/2 O2 O-3/4 O-3/4 O-4 Контакт 4 2 4 4 2 4
Механические данные
Вес [g]	310,5
Способ монтажа	Прямое подключение к плоскому AS-i кабелю
Материал	PA (полиамид), Прокалывающие контакты: CuSn6 никелированное и оловянное покрытие
Дисплеи / Элементы управления
Дисплей	режим работы светодиод, зелёный ошибки светодиод, красный Функция светодиод, жёлтый
Принадлежности
Комплект поставки	нижняя часть
Принадлежности (необязательные)	Защитный колпачок: M12, E73004
Примечания
Примечания	Входы и выходы должны быть гальванически изолированы. Не подключайте какую-либо из следующих точек к внешнему напряжению: I-, I+, I1, I2, I3, I4 Присоединения электрически связаны с кабелем AS-i.
Упаковочная величина	1 шт.
электрическое подключение
	быстрая технология монтажа для плоского кабеля AS-i: , возможны три направления
электрическое подключение — Входы
Соединение	Разъем: M12
электрическое подключение — Выходы
Соединение	Разъем: M12
ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — AC5235-00 — 15.10.2008 —
