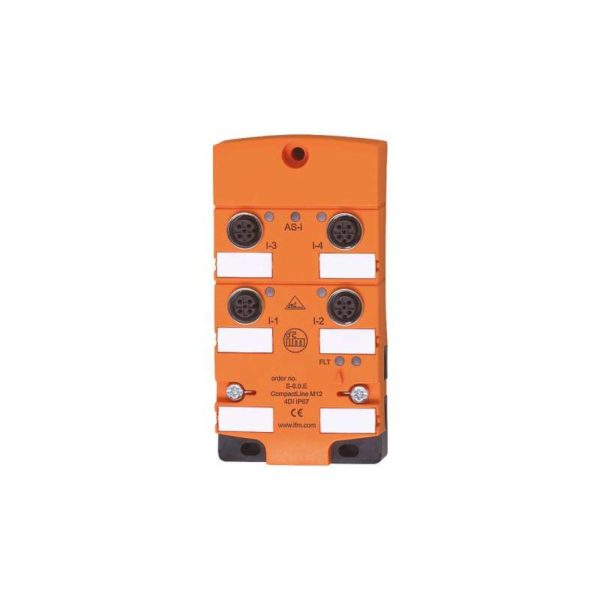

AS-интерфейс модуль CompactLine AC2410

Общее описание

Покупая AS-интерфейс модуль CompactLine IFM, вы выбираете качественный и проверенный продукт. AS-интерфейс модуль CompactLine IFM AC2410 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM AC2410 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Компактные полевые модули CompactLine с винтовым креплением, Модули ввода/вывода с интерфейсом AS, ПЛК и AS-интерфейс.
Для заказа данной позиции достаточно указать название модели AC2410 и артикул CompactModule 4DI M12

• Описание

Описание

Электронные данные
Рабочее напряжение [V]	26,5…31,6 DC, (‘supply class 2’ согласно cULus)
Общее потребление тока из AS-i [mA]	250
Входы/выходы
Количество входов и выходов	Количество цифровых входов: 4
Входы
Количество цифровых входов	4
Входная цепь цифровых входов	PNP
Питание выходов датчика	AS-i
Напряжение питания [V]	20…30
Макс. суммарный ток нагрузки входов [mA]	200
Ограничение входного тока [mA]	15
Входной ток High [mA]	6…10
Входной ток Low [mA]	0…2
Мин. коммутационный уровень сигнала high [V]	11
Аналоговые входы защищены от короткого замыкания	да
Условия эксплуатации
Температура окружающей среды [°C]	-25…80
Степень защиты	IP 67, (при использовании плоских кабелей E7400x / E7401x)
Испытания / одобрения
ЭMC	EN 50295
Сертификат UL	Enclosure type Type 1
AS-i классификация
AS-i версия	2.11, 3.0
Адресация AS-i	ИК-порт для адресации
Расширенный режим адресации	нет
AS-i профиль	S-0.0.E
AS-i конфигурация ввода/вывода [hex]	0
ID код AS-i [hex]	0.E
AS-i сертификат	40501
Биты данных	Бит данных D0 D1 D2 D3 Вход 1 2 3 4 Разъём I-1 I-2 I-3 I-4 Контакт 2+4 2+4 2+4 2+4
Механические данные
Вес [g]	290,5
Способ монтажа	Прямое подключение к плоскому AS-i кабелю
Материал	PA (полиамид), Разъём: латунь никелированн., резьбовые вставки в нижней части: латунь никелированн., O-кольцо: FKM, Прокалывающие контакты: CuSn6 никелированное и оловянное покрытие
Дисплеи / Элементы управления
Дисплей	режим работы светодиод, зелёный ошибки светодиод, красный Функция светодиод, жёлтый
Принадлежности
Принадлежности (необязательные)	Муфта из нержавеющей стали, для установки в случае сильной механической нагрузки , E70402
Примечания
Примечания	Не подключайте какую-либо из следующих точек к внешнему напряжению: I-, I+, I1, I2, I3, I4 Присоединения электрически связаны с кабелем AS-i.
Упаковочная величина	1 шт.
электрическое подключение
	Разъем: M12
ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — AC2410-02 — 22.09.2015 —
