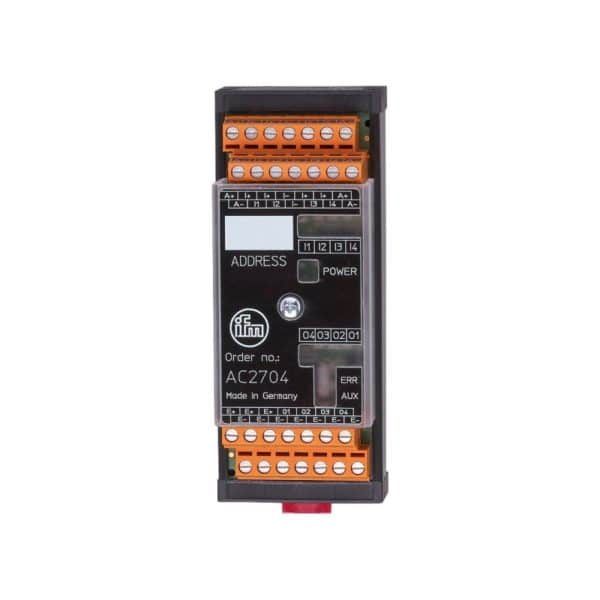

Нажмите, чтобы увеличить

Общее описание

Покупая Модуль безопасности AS-интерфейс для установки в шкаф управления IFM, вы выбираете качественный и проверенный продукт. Модуль безопасности AS-интерфейс для установки в шкаф управления IFM AC2704 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM AC2704 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Модули ввода/вывода с интерфейсом AS, ПЛК и AS-интерфейс, Решения PCB.
Для заказа данной позиции достаточно указать название модели AC2704 и артикул CabinetModule 4DI 4DO T ST

• Описание

Описание

Электронные данные
Рабочее напряжение [V]	26,5…31,6 DC
Потребление тока [mA]	< 280
Макс. общая токовая нагрузка [A]	4
Встроенный ‘Watchdog’	да
Входы/выходы
Количество входов и выходов	Количество цифровых входов: 4, Количество цифровых выходов: 4
Входы
Количество цифровых входов	4
Входная цепь цифровых входов	PNP
Питание выходов датчика	AS-i
Напряжение питания [V]	18…30
Макс. суммарный ток нагрузки входов [mA]	200
Входной ток High [mA]	> 5
Входной ток Low [mA]	< 1,5
Мин. коммутационный уровень сигнала high [V]	10
Аналоговые входы защищены от короткого замыкания	да
Выходы
Электрическое исполнение	PNP
Количество цифровых выходов	4
Цепь	PNP
Диапазон напряжения DC [V]	10…30, (по PELV)
Макс. допустимая токовая нагрузка на каждый выход [mA]	1000
Защита от короткого замыкания	да
Гальваническая развязка	да
Условия эксплуатации
Температура окружающей среды [°C]	-25…70
Степень защиты	IP 20
Испытания / одобрения
ЭMC	EN 50295
MTTF [годы]	188
AS-i классификация
AS-i профиль	S-7.0
AS-i конфигурация ввода/вывода [hex]	7
ID код AS-i [hex]	0
AS-i сертификат в стадии подготовки	да
Механические данные
Вес [g]	134
Способ монтажа	Монтаж на DIN-рейке и панели, Возможен монтаж в ряд
Материал	PA (полиамид), PVC (поливинилхлорид)
Дисплеи / Элементы управления
Дисплей	Состояние выхода светодиод, жёлтый режим работы светодиод, зелёный короткое замыкание светодиод, красный
Примечания
Примечания	Не подключайте какую-либо из следующих точек к внешнему напряжению: I-, I+, I1, I2, I3, I4 Присоединения электрически связаны с кабелем AS-i.
Рекомендации	Артикул снят с производства
Упаковочная величина	1 шт.
электрическое подключение
Соединение	винтовые клеммы:
