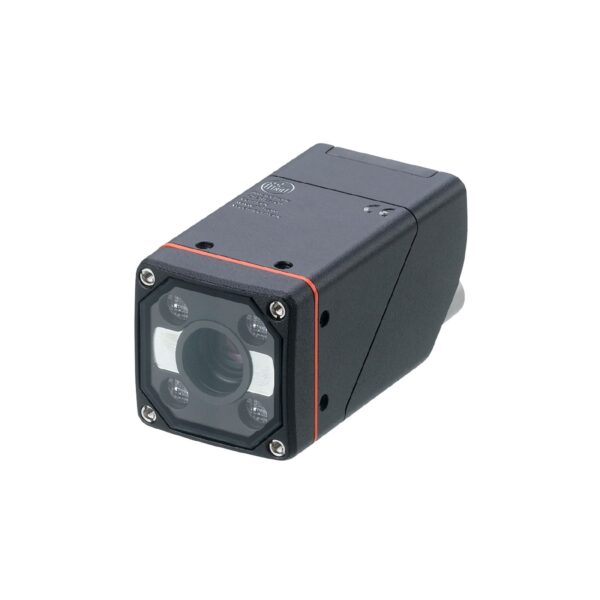

Датчик распознавания объектов O2U550

Датчик распознавания объектов O2U550

Общее описание

Покупая Датчик распознавания объектов IFM, вы выбираете качественный и проверенный продукт. Датчик распознавания объектов IFM O2U550 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM O2U550 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Считыватели 1D/2D штрих-кодов.
Для заказа данной позиции достаточно указать название модели O2U550 и артикул O2UIRDKG/E1/E2/E4/IO/EF/GM/S/5A

Описание

Характеристики
Тип светаИнфракрасный свет
Разрешение изображения [px]1280 x 960
Макс. скорость считывания [Hz]40
Электронные данные
Рабочее напряжение [V]18…30 DC
Потребление тока [mA]< 380; (18V DC стандартный)
Макс. потребление тока [mA]< 800 (18V DC, с переключаемыми выходами, memory stick active)
Класс защитыIII
Защита от переполюсовкида
Общие данные
Категория электрического перенапряженияII
Тип светаИнфракрасный свет
Длина волны [nm]850
Датчик изображенияCMOS датчик изображения чёрный/белый
Входы/выходы
Количество цифровых выходов2
ВходыТриггер внешнее; 24 V PNP/NPN (IEC 61131-2 Typ 3); TCP/IP; PROFINET; EtherNet/IP; IO-Link; внутренний
ВыходыЭлектрическое исполнение PNP/NPN; (параметризуемый)
Количество цифровых выходов2; (конфигурируемый)
Функция выходного сигналаконфигурируемый
Макс. падение напряжения коммутационного выхода [V] DC2
Макс. допустимая токовая нагрузка на каждый выход [mA]100
Защита от короткого замыканияда
Тип защиты от короткого замыканиятактовый
Защита от перегрузок по токуда
Диапазон контроля
Размеры поля зрения [mm] — расстояниеПоле зрения
15 —
35 —
8528 x 11
20062 x 47
500152 x 114
1000302 x 227
2000602 x 452
50001502 x 1127
Рабочее расстояние [mm]> 85
Разрешение изображения
Разрешение изображения [px]1280 x 960
Тип объективастандартный
Считываемые коды
КодыInterleaved 2-of-5; Industrial 2-of-5; Code 39; Code 93; Code 128; Pharmacode; Codabar; EAN8; EAN8 Add-On 2; EAN8 Add-On 5; EAN13; EAN13 Add-On 2; EAN13 Add-On 5; UPC-A; UPC-A Add-On 2; UPC-A Add-On 5; UPC-E; UPC-E Add-On 2; UPC-E Add-On 5; GS1 DataBar Omnidirectional; GS1 DataBar Truncated; GS1 DataBar Stacked; GS1 DataBar Stacked Omnidirectional; GS1 DataBar Limited; GS1 DataBar Expanded; GS1 DataBar Expanded Stacked; GS1 — 128; MSI Barcode; ECC200; PDF-417; QR; Micro-QR; Aztec Code; GS1 ECC200; GS1 QR Code; GS1 Aztec Code
Качество кода на основе ISO / IEC 15415
СтандартыISO / IEC 15416; AIM DPM; ISO/IEC TR 29158; SEMI T10
Четкий шрифтIndustrial; Document; OCR-A; OCR-B; Pharma; Semi; Universal; Dot Print
Распознавание текстада
Всенаправленная система считыванияда
Макс. наклон к плоскости изображения [°]45
Макс. скорость считывания [Hz]40
Программное обеспечение / Программирование
Выбор параметровМногофункциональная кнопка; через ПК с помощью ifm Vision Assistant
Интерфейсы
Коммуникационный интерфейсEthernet; IO-Link
Количество интерфейсов Ethernet1
Стандарт передачи10Base-T; 100Base-TX
Скорость передачи10 MBit/s; 100 MBit/s
ПротоколTCP/IP; PROFINET; EtherNet/IP
Заводские настройкиIP-адресс: 192.168.0.69; маска подсети: 255.255.255.0 (Class C); IP — адрес шлюза: 192.168.0.201; MAC-адресс: см. типовую бирку
Тип использованияпараметрирование; Передача данных
IO-LinkСпособ передачи COM3 (230,4 kBaud); IO-Link проверка 1.1; Профили Common — I&D Identification and Diagnosis; Function Locator; Function ProductURI; Нужный тип порта A; Миним.время рабочего цикла [ms] 4,2; Поддерживаемые DeviceID; Режим работы ID прибора default 1699
Условия эксплуатации
Температура окружающей среды [°C]-10…50
Температура хранения [°C]-40…70
Макс. допустимая относительная влажность [%]90; (без конденсации)
Макс. высота над уровнем моря [m]4000
Степень защиты
Степень защитыIP 65
Степень загрязнения3
Механические данные
Вес [g]597,1
Способ монтажарезьбовая оправа; (расточное отверстие M4 x 7mm)
Размеры [mm]45 x 45 x 86
Материалкорпус: отливка из цинка с порошковым покрытием; фронтальная оптика: Gorillaglas; светодиодное окно: PC; программирующие кнопки: POM
Уплотнительный материалFKM
Момент затяжки [Nm]2,1
Дисплеи / Элементы управления
Дисплей Функция2 x светодиод, зелёный
Дисплей Функция2 x светодиод, жёлтый
Многофункциональная кнопка2 x светодиод, зелёный/жёлтый
Элементы управления1 Многофункциональная кнопка
Электрическое подключение — Ethernet
Разъем1 x M12; кодировка: D; Литой корпус: нерж.сталь; Уплотнение: FKM
1TxD+
2RxD+
3TxD-
4RxD-
Электрическое подключение — питание
Разъем1 x M12; кодировка: A; Литой корпус: нерж.сталь
1U+
2вход триггера
30 V
4Коммутационный выход 1 конфигурируемый / IO-Link
5Коммутационный выход 2 конфигурируемый / триггерный выход с внешней подсветкой
