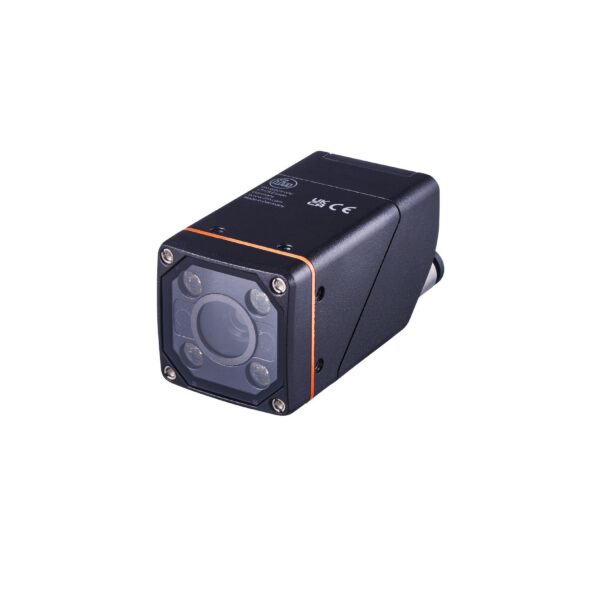

Считыватели 1D/2D штрих-кодов O2I414

Считыватели 1D/2D штрих-кодов O2I414

Общее описание

Покупая Считыватели 1D/2D штрих-кодов IFM, вы выбираете качественный и проверенный продукт. Считыватели 1D/2D штрих-кодов IFM O2I414 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM O2I414 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Считыватели 1D/2D штрих-кодов.
Для заказа данной позиции достаточно указать название модели O2I414 и артикул O2IRRDKG/E1/IO/EF/TB/T

Описание

Общие характеристики
Тип светакрасный свет
Разрешение изображения [px]1280 x 960
Макс. скорость считывания [Hz]40
Особенностиполяризационный фильтр
Электронные данные
Рабочее напряжение [V]18…30 DC
Потребление тока [mA]< 400; (18 V DC стандартный)
Макс. потребление тока [mA]800; (18V DC, с переключаемыми выходами, memory stick active)
Класс защитыIII
Защита от переполюсовкида
Категория электрического перенапряженияII
Длина волны [nm]617
Датчик изображенияCMOS датчик изображения чёрный/белый
Входы/выходы
Количество входов и выходовКоличество цифровых выходов: 2
ВходыТриггер внешнее; 24 V PNP/NPN (IEC 61131-2 Typ 3); внутренний
ВыходыОбщее количество выходов 2
Электрическое исполнениеPNP/NPN; (параметризуемый)
Количество цифровых выходов2; (конфигурируемый)
Функция выходного сигналаконфигурируемый
Макс. падение напряжения [V] коммутационного выхода2 DC
Макс. допустимая токовая нагрузка на каждый выход [mA]100
Защита от короткого замыканияда
Тип защиты от короткого замыканиятактовый
Защита от перегрузок по токуда
Диапазон контроля
Размеры поля зрения [mm]
Рабочее расстояние срабатывания [mm]Поле зрения
20038 x 29
30058 x 43
50096 x 72
1000192 x 144
1500288 x 216
2000384 x 288
Рабочее расстояние срабатывания [mm]> 200
Оптические характеристики
Разрешение изображения [px]1280 x 960
Тип объективаТелеобъектив
Считываемые коды
КодыInterleaved 2-of-5; Industrial 2-of-5; Code 39; Code 93; Code 128; Pharmacode; Codabar; EAN8; EAN8 Add-On 2; EAN8 Add-On 5; EAN13; EAN13 Add-On 2; EAN13 Add-On 5; UPC-A; UPC-A Add-On 2; UPC-A Add-On 5; UPC-E; UPC-E Add-On 2; UPC-E Add-On 5; GS1 DataBar Omnidirectional; GS1 DataBar Truncated; GS1 DataBar Stacked; GS1 DataBar Stacked Omnidirectional; GS1 DataBar Limited; GS1 DataBar Expanded; GS1 DataBar Expanded Stacked; GS1 — 128; MSI Barcode; ECC200; PDF-417; QR; Micro-QR; Aztec Code; GS1 ECC200; GS1 QR Code; GS1 Aztec Code
Качество кода на основе
СтандартыISO / IEC 15415; ISO / IEC 15416; AIM DPM; ISO/IEC TR 29158; SEMI T10
Четкий шрифтIndustrial; Document; OCR-A; OCR-B; Pharma; Semi; Universal; Dot Print
Распознавание текстада
Доступен поляризационный фильтрда
Всенаправленная система считыванияда
Макс. наклон к плоскости изображения [°]45
Макс. скорость считывания [Hz]40
Программное обеспечение / Программирование
Выбор параметровКнопка обучения «Teach»; через ПК с помощью ifm Vision Assistant
Интерфейсы
Коммуникационный интерфейсIO-Link
Способ передачиCOM3 (230,4 kBaud)
IO-Link проверка1.1
ПрофилиCommon — I&D Identification and Diagnosis; Function Locator; Function ProductURI
Нужный тип портаA
Миним.время рабочего цикла [ms]4,2
Поддерживаемые DeviceIDdefault 1699
Ethernet
Количество интерфейсов1
Стандарт передачи10Base-T; 100Base-TX
Скорость передачи10 MBit/s; 100 MBit/s
ПротоколTCP/IP
Заводские настройкиIP-адресс: 192.168.0.69; маска подсети: 255.255.255.0 (Class C); IP — адрес шлюза: 192.168.0.201; MAC-адресс: см. типовую бирку
Тип использованияпараметрирование
Условия эксплуатации
Температура окружающей среды [°C]-10…50
Температура хранения [°C]-40…70
Макс. допустимая относительная влажность [%]90; (без конденсации)
Макс. высота над уровнем моря [m]4000
Степень защиты и загрязнения
Степень защитыIP 65
Степень загрязнения3
Механические данные
Вес [g]596,8
Способ монтажарезьбовая оправа; (расточное отверстие M4 x 7 mm)
Размеры [mm]45 x 45 x 86
Материалкорпус: отливка из цинка с порошковым покрытием; фронтальная оптика: PMMA; светодиодное окно: PC; программирующие кнопки: POM
Уплотнительный материалFKM
Момент затяжки [Nm]2,1
Дисплеи / Элементы управления
Дисплей Функция2 x светодиод, зелёный
Дисплей Функция2 x светодиод, жёлтый
Teach-Funktion1 x светодиод, зелёный
Teach-Funktion1 x светодиод, жёлтый
Элементы управления1 x Teach-Taste
Электрическое подключение
EthernetРазъем: 1 x M12; кодировка: D; Литой корпус: нерж.сталь; Уплотнение: FKM
Контакты Ethernet1 TxD+; 2 RxD+; 3 TxD-; 4 RxD-
ПитаниеРазъем: 1 x M12; кодировка: A; Литой корпус: нерж.сталь
Контакты питания1 U+; 2 вход триггера; 3 0 V; 4 Коммутационный выход 1 конфигурируемый / IO-Link; 5 Коммутационный выход 2 конфигурируемый / триггерный выход с внешней подсветкой
