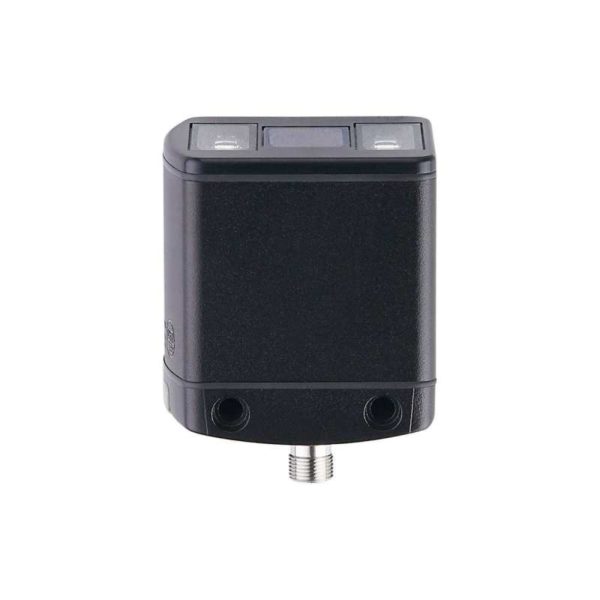

3D-датчик O3D352

Общее описание

Покупая 3D-датчик IFM, вы выбираете качественный и проверенный продукт. 3D-датчик IFM O3D352 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM O3D352 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, 3D-датчики, Системы технического зрения, Трехмерные датчики.
Для заказа данной позиции достаточно указать название модели O3D352 и артикул O3DIRDKG/E1/GM/S/60

• Описание

Описание

Характеристики
Тип света	Инфракрасный свет
Разрешение изображения 3D [px]	176 x 132
Угол обзора 3D [°]	60 x 45, (номинальное значение без коррекции искажений объектива)
Коммуникационный интерфейс	Ethernet
Размеры [mm]	72 x 65 x 89,2
Приложение
Применение	измерение размеров объекта, мониторинг целостности групповой упаковки, Контроль уровня, измерение расстояния, измерение объема, навигация робота-манипулятора, депаллетизация
Электронные данные
Рабочее напряжение [V]	20,4…28,8 DC, (EN 61131-2)
Потребление тока [mA]	420, (максимальное среднее значение: < 1600 mA)
Макс. потребление тока [mA]	2400, (пиковый ток импульсный)
Мощность [W]	10, (типичное значение)
Класс защиты	III
Тип света	Инфракрасный свет
Датчик изображения	PMD 3D ToF-Chip
Встроенная подсветка	да, (Инфракрасный: 850 nm невидимое излучение светодиод)
Входы/выходы
Количество входов и выходов	Количество цифровых входов: 2, Количество цифровых выходов: 3, Количество аналоговых выходов: 1
Входы
Количество цифровых входов	2
Триггер	24 V PNP/NPN (IEC 61131-2 Typ 3)
Входная цепь цифровых входов	24 V PNP/NPN, (конфигурируемый, IEC 61131-2 Typ 3)
Выходы
Общее количество выходов	3
Количество цифровых выходов	3, (конфигурируемый)
Функция выходного сигнала	24 V PNP/NPN, (EN 61131-2)
Макс. падение напряжения коммутационного выхода DC [V]	1
Макс. допустимая токовая нагрузка на каждый выход [mA]	100
Количество аналоговых выходов	1, (конфигурируемый)
Аналоговый выход по току [mA]	4…20
Наиб.нагрузка [Ω]	500
Аналоговый выход по напряжению [V]	0…10
Мин. сопротивление нагрузки [Ω]	10000
Точность аналогового выхода [%]	1
Защита от короткого замыкания	да
Тип защиты от короткого замыкания	тактовый
Защита от перегрузок по току	да
Разрешение аналогового выхода	12 bit
Диапазон контроля
Рабочее расстояние срабатывания [mm]	300…8000
Примечание к рабочему расстоянию	размер объекта: 200 x 200 mm отражательная способность: 18 %
Разрешение изображения 3D [px]	176 x 132
Угол обзора 3D [°]	60 x 45, (номинальное значение без коррекции искажений объектива)
Частота повторения 3D изображения [Hz]	25
Диапазон измерения/настройки
Диапазон измерения [m]	< 30
Программное обеспечение / Программирование
Выбор параметров	через ПК с помощью ifm Vision Assistant
Интерфейсы
Коммуникационный интерфейс	Ethernet
Ethernet
Стандарт передачи	10Base-T, 100Base-TX
Скорость передачи	10, 100
Протокол	TCP/IP, EtherNet/IP, PROFINET
Заводские настройки	IP-адресс: 192.168.0.69 маска подсети: 255.255.255.0 IP — адрес шлюза: 192.168.0.201
Ethernet — EtherNet/IP
Тип использования	Передача данных
Ethernet — PROFINET
Тип использования	Передача данных
Ethernet — TCP/IP
Тип использования	параметрирование, Передача данных
Условия эксплуатации
Температура окружающей среды [°C]	-10…50
Температура хранения [°C]	-40…85
Степень защиты	IP 65, IP 67
Макс. защищенность от внешней засветки [klx]	8, (с уменьшенной точностью измерения и повторяемостью: < 100)
Испытания / одобрения
ЭMC	DIN EN 61000-6-4 Излучение помех / промышленные среды DIN EN 61000-6-2 Помехоустойчивость / промышленные среды
Ударопрочность	DIN EN 60068-2-27 50 г / (11 ms) неповторяющийся DIN EN 60068-2-27 40 г / (6 ms) повторяющийся
Вибропрочность	DIN EN 60068-2-6 2 г / (10…150 Hz) DIN EN 60068-2-64 2,3 г RMS / (10…500 Hz)
Фотобиологическая безопасность	исключенная группа, (DIN EN 62471)
Электробезопасность	DIN EN 61010-2-201 подача питания только через цепи PELV
Механические данные
Вес [g]	737,5
Размеры [mm]	72 x 65 x 89,2
Материал	корпус: алюмин. литьё под давлением, фронтальная оптика: Gorilla Glas, Функции дисплея: PA (полиамид)
Момент затяжки [Nm]	< 0,8
Дисплеи / Элементы управления
Дисплей	Функция 2 x светодиод, зелёный Ethernet режим работы Состояние выхода 2 x светодиод, жёлтый OUT 1 OUT 2
Принадлежности
Комплект поставки	защитные колпачки
Примечания
Упаковочная величина	1 шт.
электрическое подключение — Ethernet
	Разъем: 1 x M12
электрическое подключение — Подключение к процессу
	Разъем: 1 x M12
Другие данные
размер поля зрения с коррекцией искажений объектива
диапазон измерения / расстояния [m] Длина [m] Ширина [m] 0,50 0,37 0,50 1,00 0,75 1,00 2,00 1,50 2,00 3,00 2,25 3,00 4,00 3,00 4,00 5,00 3,75 5,00
Точность измерения размеров объекта
диапазон измерения / расстояния [m] точность размера объекта (Длина, Ширина, высота) [mm] точность положения объекта (координаты X, Y, Z) [mm] точность угла поворота [°] типичное значение типичное значение типичное значение типичное значение 1,0…3,0 ± 10 ± 5 ± 1
Рабочее расстояние срабатывания: 0,3 … 5 m Частота повторения изображения: 1 Hz информация действительна для: прямоугольные объекты отражательная способность: 6…90 % для неглянцевых предметов минимальный размер объекта: 100x100x100 mm объект в центре изображения скорость объекта: < 0,2 m/s
мониторинг целостности групповой упаковки
скорость объекта < 0,2 m/s [mm] скорость объекта> 0,2 m/s [mm] типичное значение: минимальная высота 25 45
Частота повторения изображения [Hz] 5 Рабочее расстояние срабатывания [m] 0,3…5 макс. размер упаковки (ортогональная упаковка) максимальное количество объектов 64 Скорость повторной обработки изображения уменьшается при использовании функции отслеживания положения
контроль уровня и расстояния
диапазон измерения / расстояния [m] повторяемость измеренных значений расстояния на серых объектах (коэффициент отражения 18%) [mm] повторяемость ROI размером 50×50 пикселей на серых объектах [mm] Точность (отражательная способность 6-90%) [mm] типичное значение типичное значение типичное значение 0,3…1,0 8 0,3 ± 7 1,0…3,0 12 0,4 ± 7 3,0…5,0 20 0,7 ± 10 5,0…7,0 30 1,0 ± 15 7,0…8,0 50 1,7 ± 20
измерено в центре изображения при температуре окружающей среды 20°C Воспроизводимость 1 σ Повторяемость можно оптимизировать с помощью функций фильтра Дрейф температуры -10…+50 °C 0,2 mm/K
навигация робота-манипулятора и депаллетизация
навигация робота-манипулятора депаллетизация Рабочее расстояние срабатывания [m] 0,2…6 0,5…6 типы объектов любая форма объекта закрытые прямоугольные объекты минимальный размер объекта [mm] 20 x 20 x 20 50 x 50 x 50 на минимальном рабочем расстоянии точность положения объекта [mm] типичное значение: ± 10 прямоугольные объекты ± 15 точность угла поворота [°] типичное значение: ± 1 прямоугольные объекты ± 3 скорость объекта [m/s] < 0,2 Частота повторения изображения [Hz] 2 для одного измеряемого объекта 1 максимальное количество объектов 20
ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — O3D352-00 — 15.07.2019 —
