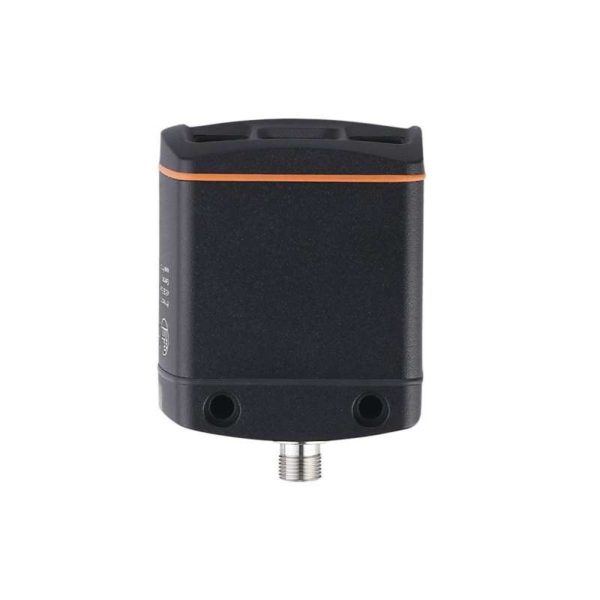

3D-датчик O3DC02

Общее описание

Покупая 3D-датчик IFM, вы выбираете качественный и проверенный продукт. 3D-датчик IFM O3DC02 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM O3DC02 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, 3D-датчики, Системы технического зрения, Трехмерные датчики.
Для заказа данной позиции достаточно указать название модели O3DC02 и артикул O3DIRDKG/E1/GM/S/60/ODS

• Описание

Описание

Характеристики
Тип света	Инфракрасный свет
Разрешение изображения [px]	176 x 132
Угол обзора [°]	60 x 45, (номинальное значение без коррекции искажений объектива)
Коммуникационный интерфейс	Ethernet
Размеры [mm]	72 x 65 x 82,6
Приложение
Применение	обнаружение препятствий
Электронные данные
Рабочее напряжение [V]	20,4…28,8 DC, (EN 61131-2)
Потребление тока [mA]	420, (максимальное среднее значение: < 1600 mA)
Макс. потребление тока [mA]	2400, (пиковый ток импульсный)
Мощность [W]	10
Класс защиты	III
Тип света	Инфракрасный свет
Датчик изображения	PMD 3D ToF-Chip
Встроенная подсветка	да, (Инфракрасный: 850 nm невидимое излучение светодиод)
Пиковый ток при включении [mA]	2400
Диапазон контроля
Рабочее расстояние срабатывания [mm]	200…4000
Разрешение изображения [px]	176 x 132
Угол обзора [°]	60 x 45, (номинальное значение без коррекции искажений объектива)
Частота повторения 3D изображения [Hz]	10
Интерфейсы
Коммуникационный интерфейс	Ethernet
Ethernet
Количество интерфейсов Ethernet	1
Стандарт передачи	10Base-T, 100Base-TX
Скорость передачи	10, 100
Протокол	TCP/IP
Заводские настройки	IP-адресс: 192.168.0.69 маска подсети: 255.255.255.0 IP — адрес шлюза: 192.168.0.201
Условия эксплуатации
Температура окружающей среды [°C]	-10…50
Температура хранения [°C]	-40…85
Степень защиты	IP 65, IP 67
Макс. защищенность от внешней засветки [klx]	8
Испытания / одобрения
ЭMC	DIN EN 61000-6-4 Излучение помех / промышленные среды DIN EN 61000-6-2 Помехоустойчивость / промышленные среды
Ударопрочность	DIN EN 60068-2-27 50 г / (11 ms) неповторяющийся DIN EN 60068-2-27 40 г / (6 ms) повторяющийся
Вибропрочность	DIN EN 60068-2-6 2 г / (10…150 Hz) DIN EN 60068-2-64 2,3 г RMS / (10…500 Hz)
Фотобиологическая безопасность	исключенная группа, (DIN EN 62471)
Электробезопасность	DIN EN 61010-2-201 подача питания только через цепи PELV
Механические данные
Вес [g]	776,3
Размеры [mm]	72 x 65 x 82,6
Материал	корпус: алюмин. литьё под давлением, фронтальная оптика: Gorilla Glass, Функции дисплея: PA (полиамид)
Дисплеи / Элементы управления
Дисплей	Функция 2 x светодиод, зелёный Ethernet режим работы
Принадлежности
Комплект поставки	пружинная шайба
Примечания
Упаковочная величина	1 шт.
электрическое подключение — Ethernet
	Разъем: 1 x M12
электрическое подключение — Подключение к процессу
	Разъем: 1 x M12
Другие данные
Размеры поля зрения
диапазон измерения / расстояния [m] Длина [m] Breite [m] 0,50 0,4 0,56 1,00 0,8 1,13 2,00 1,6 2,26 3,00 2,4 3,39 4,00 3,2 4,52
входные/выходные параметры
входные параметры Информация о собственном движении автоматизированного управляемого транспортного средства (AGV) NTP-сервер для синхронизации времени выходные параметры Расстояние сетка занятости ± 5 м в направлении x и y координат транспортного средства состояние занятости зон предупреждения
установка параметров
Параметр Настройка параметров в пределах зоны предупреждения три независимых зоны предупреждения для обнаружения препятствий внешняя калибровка калибровка положения камеры в координатах транспортного средства
каждая зона предупреждения определяется выпуклым двумерным многоугольником с макс. 6 углами и глобальной высотой
обнаружение препятствий
пример препятствий задержка [ms] типичное значение типичное значение объект уже в поле зрения камеры первоначальное обнаружение [ms] вилочный погрузчик (боковой, 25 см над землей) 200 800 коробка или контейнер (поверхность, обращенная к датчику> 200×200 мм) 200 800 велосипед (боковой и передний) 200 800
Показания времени обнаружения препятствий основаны на следующих предположениях скорость автоматически управляемого транспортного средства < 1 m/s средняя отражательная способность объектов минимальная высота объектов 15 см над землей
ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — O3DC02-00 — 20.10.2020 —
