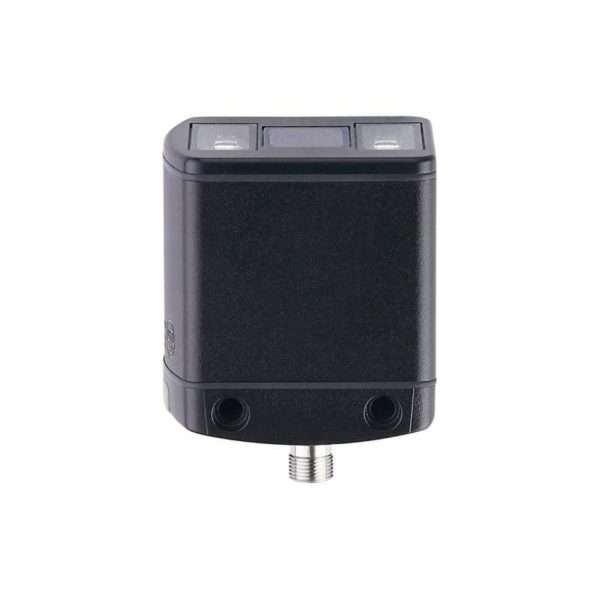

3D-камера O3D355

Общее описание

Покупая 3D-камера IFM, вы выбираете качественный и проверенный продукт. 3D-камера IFM O3D355 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM O3D355 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, 3D-камеры, Системы технического зрения, Трехмерные камеры.
Для заказа данной позиции достаточно указать название модели O3D355 и артикул O3DIRDKG/E1/GM/W/70

• Описание

Описание

Характеристики
Тип света	Инфракрасный свет
Разрешение изображения 3D [px]	352 x 264
Угол обзора 3D [°]	70 x 51, (номинальное значение без коррекции искажений объектива)
Коммуникационный интерфейс	Ethernet
Размеры [mm]	72 x 65 x 76,9
Приложение
Применение	Видеокамера для вывода 3D данных изображения
Электронные данные
Рабочее напряжение [V]	20,4…28,8 DC, (EN 61131-2)
Потребление тока [mA]	420, (максимальное среднее значение: < 1600 mA)
Макс. потребление тока [mA]	2400, (пиковый ток импульсный)
Мощность [W]	10, (типичное значение)
Класс защиты	III
Тип света	Инфракрасный свет
Датчик изображения	PMD 3D ToF-Chip
Встроенная подсветка	Инфракрасный: 850 nm невидимое излучение светодиод
Входы/выходы
Количество входов и выходов	Количество цифровых входов: 1, Количество цифровых выходов: 2
Входы
Количество цифровых входов	1
Триггер	внешнее, 24 V PNP/NPN (IEC 61131-2 Typ 3)
Выходы
Количество цифровых выходов	2, (конфигурируемый)
Функция выходного сигнала	24 V PNP/NPN, (EN 61131-2)
Макс. падение напряжения коммутационного выхода DC [V]	1
Макс. допустимая токовая нагрузка на каждый выход [mA]	100
Защита от короткого замыкания	да
Тип защиты от короткого замыкания	тактовый
Защита от перегрузок по току	да
Диапазон контроля
Рабочее расстояние срабатывания [mm]	300…8000
Примечание к рабочему расстоянию	размер объекта: 200 x 200 mm отражательная способность: 18 %
Разрешение изображения 3D [px]	352 x 264
Угол обзора 3D [°]	70 x 51, (номинальное значение без коррекции искажений объектива)
Частота повторения 3D изображения [Hz]	25
Программное обеспечение / Программирование
Выбор параметров	с помощью ПК с ifm Vision Assistant или XML-RPC, ПО API для C, C++ и Halcon
Интерфейсы
Коммуникационный интерфейс	Ethernet
Ethernet
Стандарт передачи	10Base-T, 100Base-TX
Скорость передачи	10, 100
Протокол	TCP/IP
Заводские настройки	IP-адресс: 192.168.0.69 маска подсети: 255.255.255.0 IP — адрес шлюза: 192.168.0.201
Тип использования	параметрирование, Передача данных
Условия эксплуатации
Температура окружающей среды [°C]	-10…50
Температура хранения [°C]	-40…85
Степень защиты	IP 65, IP 67
Макс. защищенность от внешней засветки [klx]	8, (с уменьшенной точностью измерения и повторяемостью: < 100)
Испытания / одобрения
ЭMC	DIN EN 61000-6-4 Излучение помех / промышленные среды DIN EN 61000-6-2 Помехоустойчивость / промышленные среды
Ударопрочность	DIN EN 60068-2-27 50 г / (11 ms) неповторяющийся DIN EN 60068-2-27 40 г / (6 ms) повторяющийся
Вибропрочность	DIN EN 60068-2-6 2 г / (10…150 Hz) DIN EN 60068-2-64 2,3 г RMS / (10…500 Hz)
Фотобиологическая безопасность	исключенная группа, (DIN EN 62471)
Электробезопасность	DIN EN 61010-2-201 подача питания только через цепи PELV
Механические данные
Вес [g]	740
Размеры [mm]	72 x 65 x 76,9
Материал	корпус: алюмин. литьё под давлением, фронтальная оптика: Gorilla Glas, Функции дисплея: PA (полиамид)
Момент затяжки [Nm]	< 0,8
Дисплеи / Элементы управления
Дисплей	Функция 2 x светодиод, зелёный Ethernet режим работы Состояние выхода 2 x светодиод, жёлтый OUT 1 OUT 2
Принадлежности
Комплект поставки	защитные колпачки
Примечания
Примечания	Повторяемость и точность зависит от настройки изображения и условий окружающей среды. Значения, указанные в технической спецификации действительны для стандартных настроек и условий.
Упаковочная величина	1 шт.
электрическое подключение — Ethernet
	Разъем: 1 x M12
электрическое подключение — Подключение к процессу
	Разъем: 1 x M12
Другие данные
Размеры поля зрения
без коррекции искажений объектива с коррекцией искажений объектива диапазон измерения / расстояния [m] Длина [m] Ширина [m] Длина [m] Ширина [m] 0,50 0,47 0,68 0,40 0,55 1,00 0,94 1,36 0,80 1,10 2,00 1,88 2,72 1,60 2,20 3,00 2,82 4,08 2,40 3,30 4,00 3,76 5,44 3,20 4,40 5,00 4,70 6,80 4,00 5,50
Reproduzierbarkeit der Abstandsmessung eines Einzelpixels
диапазон измерения / расстояния [m] повторяемость измеренных значений расстояния на серых объектах (коэффициент отражения 18%) [mm] Точность [mm] типичное значение типичное значение 0,3…1,0 ± 10 ± 9 1,0…3,0 ± 14 ± 9 3,0…5,0 ± 23 ± 13 5,0…7,0 ± 34 ± 18 7,0…8,0 ± 55 ± 24
измерено в центре изображения при температуре окружающей среды 20°C Повторяемость можно оптимизировать с помощью функций фильтра Воспроизводимость 1 σ
Относительная точность
типичное значение Относительная точность ± 7 mm Дрейф температуры -10…+50 °C 0,3 mm/K
измерено при коэффициенте отражения от 18% до 90%
выбор параметров
Параметр Настройка параметров в пределах Заводская настройка Время экспозиции [ms] 0,001…17 5 динамический диапазон низкий, Нормальный рабочий режим , высокий Нормальный рабочий режим фильтр Функция времени: среднее значение, адаптивный экспоненциальный отключен 3D-функция: среднее значение, медиана, двусторонняя функция отключен Триггер Непрерывный , Интерфейс данных, положительный фронт, отрицательный фронт,положительный и отрицательный фронт Непрерывный Частота повторения изображения [Hz] 0,02…25 5
формат данных
тип данных значение данных Примечания Расстояние [mm] 0…65535 uint16 радиальное расстояние Декартовы координаты x,y,z [mm] -32767…32767 int16 x,y: боковое положение z: вертикальное расстояние амплитуда 0…65535 uint16 яркость объекта
ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — O3D355-00 — 21.02.2020 —
