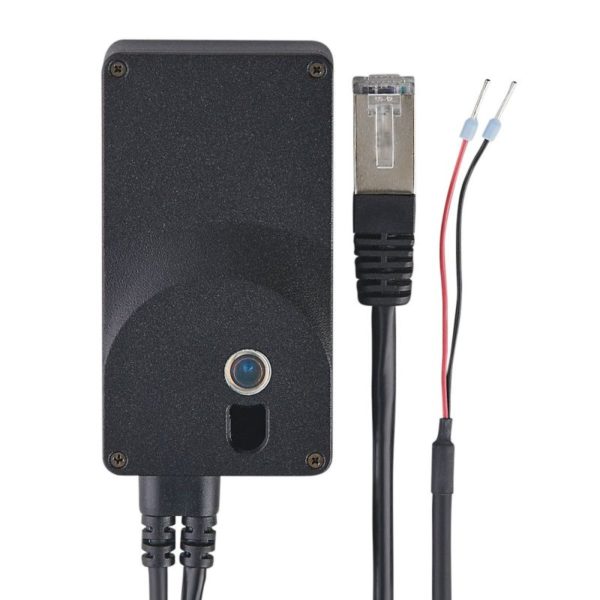

3D-камера O3X110

Общее описание

Покупая 3D-камера IFM, вы выбираете качественный и проверенный продукт. 3D-камера IFM O3X110 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM O3X110 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, 3D-камеры, Системы технического зрения, Трехмерные камеры.
Для заказа данной позиции достаточно указать название модели O3X110 и артикул O3XIOOKG/E1/GM/S/60/ZS

• Описание

Описание

Характеристики
Тип света	Инфракрасный свет
Разрешение изображения 3D [px]	224 x 172
Угол обзора 3D [°]	60 x 45
Макс. скорость считывания [Hz]	20
Коммуникационный интерфейс	Ethernet
Лазерная защита класса	1
Размеры [mm]	80 x 43,5 x 21
Приложение
Применение	вывод 3D данных изображения
Электронные данные
Рабочее напряжение [V]	20,4…28,8 DC, (EN 61131-2)
Потребление тока [mA]	< 500, (пиковый ток импульсный, типичное значение: 160)
Мощность [W]	3,7
Класс защиты	III
Тип света	Инфракрасный свет
Длина волны [nm]	850
Датчик изображения	PMD 3D ToF-Chip
Встроенная подсветка	да, (Инфракрасный: 850 nm невидимое излучение светодиод)
Диапазон контроля
Рабочее расстояние срабатывания [mm]	50…3000
Примечание к рабочему расстоянию	размер объекта: 200 x 200 mm отражательная способность: 18 %
Разрешение изображения 3D [px]	224 x 172
Угол обзора 3D [°]	60 x 45
Макс. скорость считывания [Hz]	20
Диапазон измерения/настройки
Диапазон измерения [m]	< 30, (в зависимости от настройки, размера объекта и отражательной способности)
Программное обеспечение / Программирование
Выбор параметров	с помощью ПК с ifm Vision Assistant или XML-RPC
Интерфейсы
Коммуникационный интерфейс	Ethernet
Тип использования	параметрирование, Передача данных
Ethernet
Количество интерфейсов Ethernet	1
Стандарт передачи	10Base-T, 100Base-TX
Скорость передачи	10, 100
Протокол	TCP/IP
Заводские настройки	IP-адресс: 192.168.0.69 маска подсети: 255.255.255.0 IP — адрес шлюза: 192.168.0.201
Условия эксплуатации
Температура окружающей среды [°C]	-10…40
Примечание к температуре окружающей среды	Корпус: < 45° C см. инструкцию по эксплуатации
Температура хранения [°C]	-40…85
Степень защиты	IP 50
Макс. защищенность от внешней засветки [klx]	8
Испытания / одобрения
ЭMC	DIN EN 61000-6-3 Излучение помех / жилая, коммерческая среда и среда с легкой промышленностью DIN EN 61000-6-2 Помехоустойчивость / промышленные среды
Ударопрочность	DIN EN 60068-2-27 50 г / (11 ms) неповторяющийся DIN EN 60068-2-27 40 г / (6 ms) повторяющийся
Вибропрочность	DIN EN 60068-2-6 2 г / (10…150 Hz) DIN EN 60068-2-64 2,3 г RMS / (10…500 Hz)
Лазерная защита класса	1
Примечание к лазерной защите	Внимание: лазер класс лазера: 1 IEC 60825-1:2014
Электробезопасность	DIN EN 61010-2-201 подача питания только через цепи PELV
Механические данные
Вес [g]	265,5
Размеры [mm]	80 x 43,5 x 21
Материал	корпус: отливка из цинка, Объектив: термополированное стекло, Устройство подсветки: PMMA Защитное покрытие
Примечания
Упаковочная величина	1 шт.
электрическое подключение
Соединение	Кабель: 1 m, PVC (поливинилхлорид)
Соединение	Разъем: 1 x RJ45
Другие данные
Размеры поля зрения
без коррекции искажений объектива диапазон измерения / расстояния [m] Длина [m] Ширина [m] 0,50 0,60 0,40 1,00 1,10 0,80 1,50 1,70 1,30 2,00 2,30 1,70 2,50 2,80 2,10 3,00 3,40 2,50
Воспроизводимость
диапазон измерения / расстояния [m] Время экспозиции Воспроизводимость Точность [mm] Измеренные значения расстояния (1 Сигма) на серых объектах отражательная способность 18 % [mm] 0,1…0,25 200 ± 5 ± 5 0,25…0,5 400 ± 5 ± 5 0,5…1 1000 ± 7 ± 10 1…2 2000 ± 15 ± 20 2…3 2000 ± 60 ± 40
Воспроизводимость Основанный на Измерение расстояния отдельного пикселя Измерено в центр изображения с медианным фильтром Температура окружающей среды 20° C
Дрейф температуры
-10…+40° C [mm/K] 0,2
Относительная точность
стандартный ± 4
Измерено в отражательная способность 18…90 %
ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — O3X110-00 — 03.04.2019 —
